Se alltid till att du har den senaste installationsmanualen tillgänglig.
Du hittar den här:
Emaldo-manualer

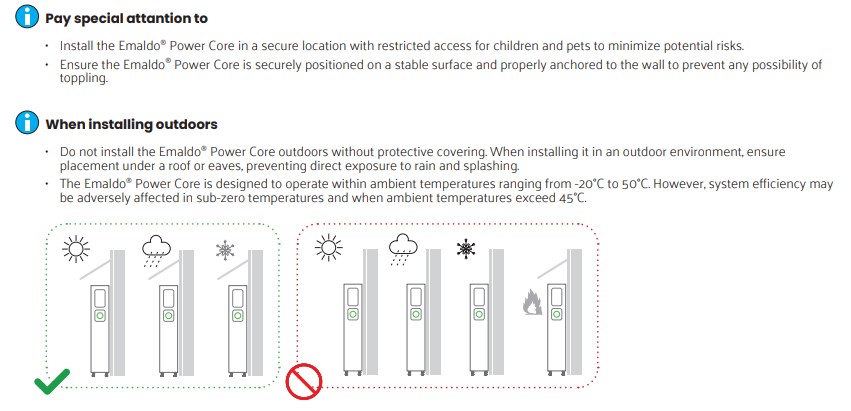

Emaldo® Power Core är IP54-klassad och kan installeras både inomhus och utomhus. Installation utomhus bör göras under takfotsöverhäng.
Steg 1

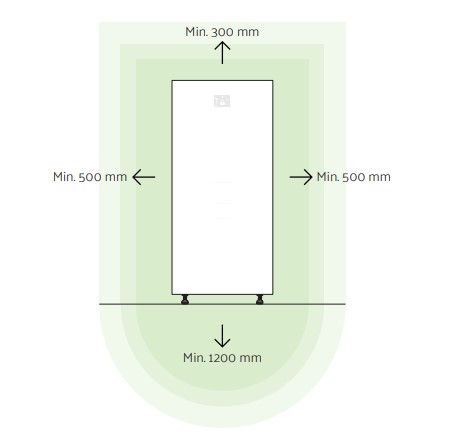

Se till att installationsplatsen tillåter tillräckligt med ledigt utrymme på alla sidor av Emaldo® Power Core, förutom baksidan, som måste fästas i väggen.
För installationer utan batteriexpansionsskåp, är det lämpligt att placera Emaldo® Power Core på höger sida på den avsedda installationspunkten. Detta arrangemang underlättar potentiell expansion av batteriskåp på vänster sida i framtiden.
Min. 300 mm till toppen.
Min. 500 mm åt sidorna.
Min. 1200 mm fritt utrymme framför.
Steg 2

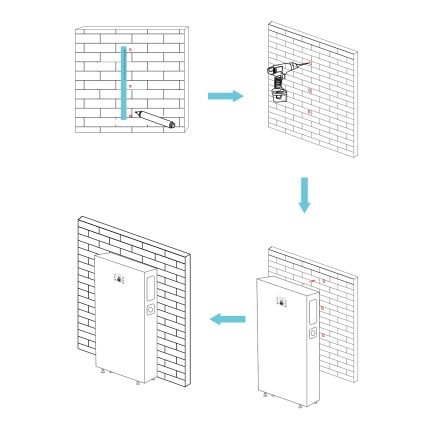

Använd en linjemarkeringsmall för att bestämma borrplatser.
Jämna ut hålets placering med ett utjämningsinstrument.
Markera platserna med en markör.
Steg 3
Använd en elektrisk borr för att skapa installationshål för M6-bultar
vid de markerade punkterna.
Steg 4
Rikta in skåpet med installationshålen.
Knacka in expansionsbultar i vägghålen med en hammare.
Sätt i muttrar, inklusive plana brickor.
Dra åt muttrarna ordentligt med en skiftnyckel.
|
