⚠️ Denna guide kommer att lära dig hur du återansluter omvandlaren i ett Emaldo® Power Core-system. För din säkerhet är det viktigt att du följer denna steg-för-steg-guide metodiskt.
Ta bort kabelskyddet

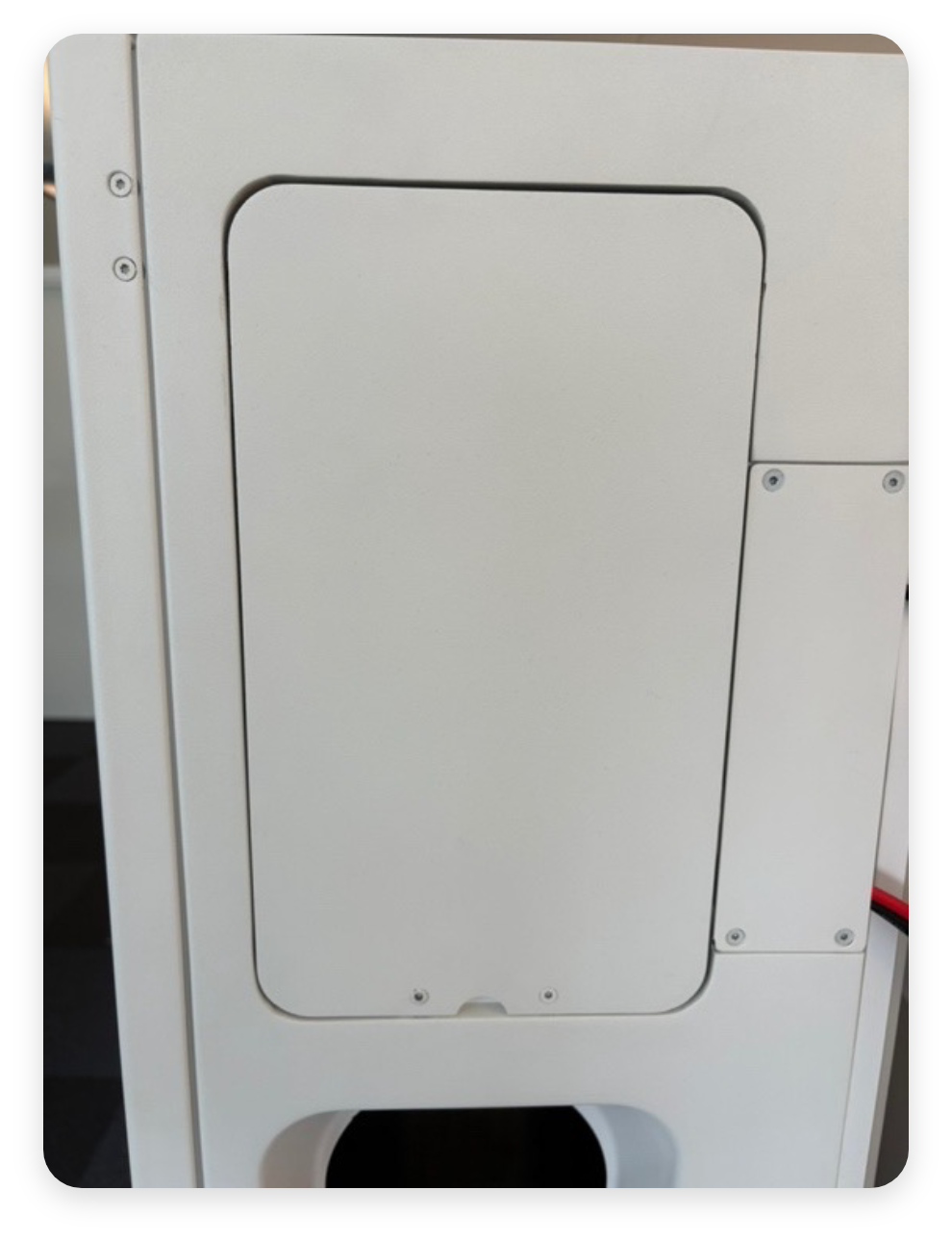

Framför Emaldo® Power Core hittar du kabelskyddet på höger sida av systemet.
Skruva loss de två skruvarna som håller skyddet över kablarna. Du behöver en Torx 10-skruvmejsel. Detta steg ger tillgång till kablarna så att omvandlaren kan tas bort korrekt.
Koppla bort kablarna
⚠️ Viktigt: Innan du kopplar bort kablarna rekommenderar vi att du markerar varje kabel, antingen med en bit tejp eller en markör, för att undvika att förväxla kablarna när du ansluter dem igen senare. Felaktigt anslutna kablar kan utgöra en säkerhetsrisk och orsaka skador på systemet.

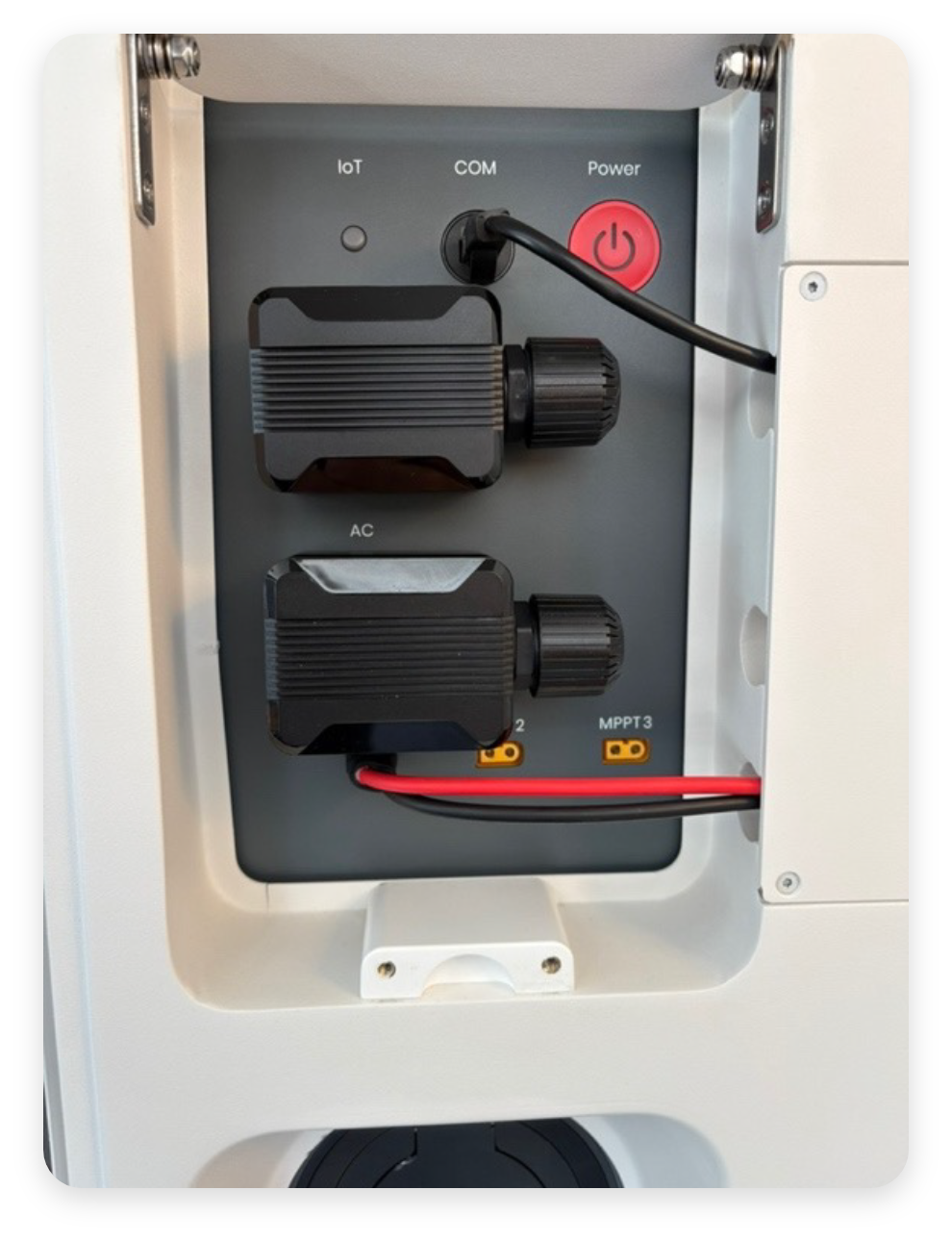

Nu kopplar du isär alla kablar från omvandlaren.
Bekräfta att alla kablar är bortkopplade

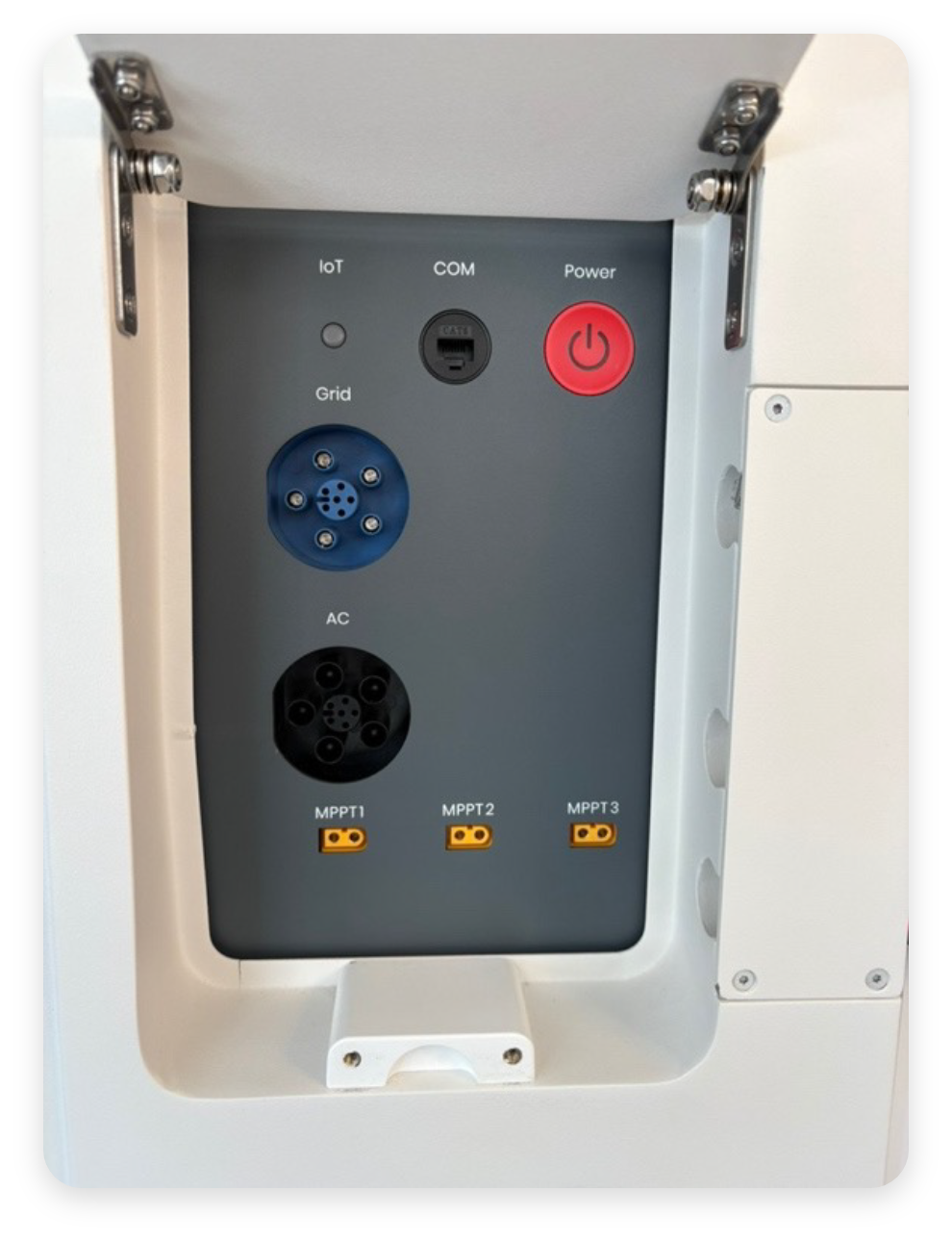

Kontrollera att alla kablar har kopplats bort från systemet. Bilden visar hur det ska se ut när alla kablar är korrekt bortkopplade.
Omvandlaren kan nu tas bort från skåpet.

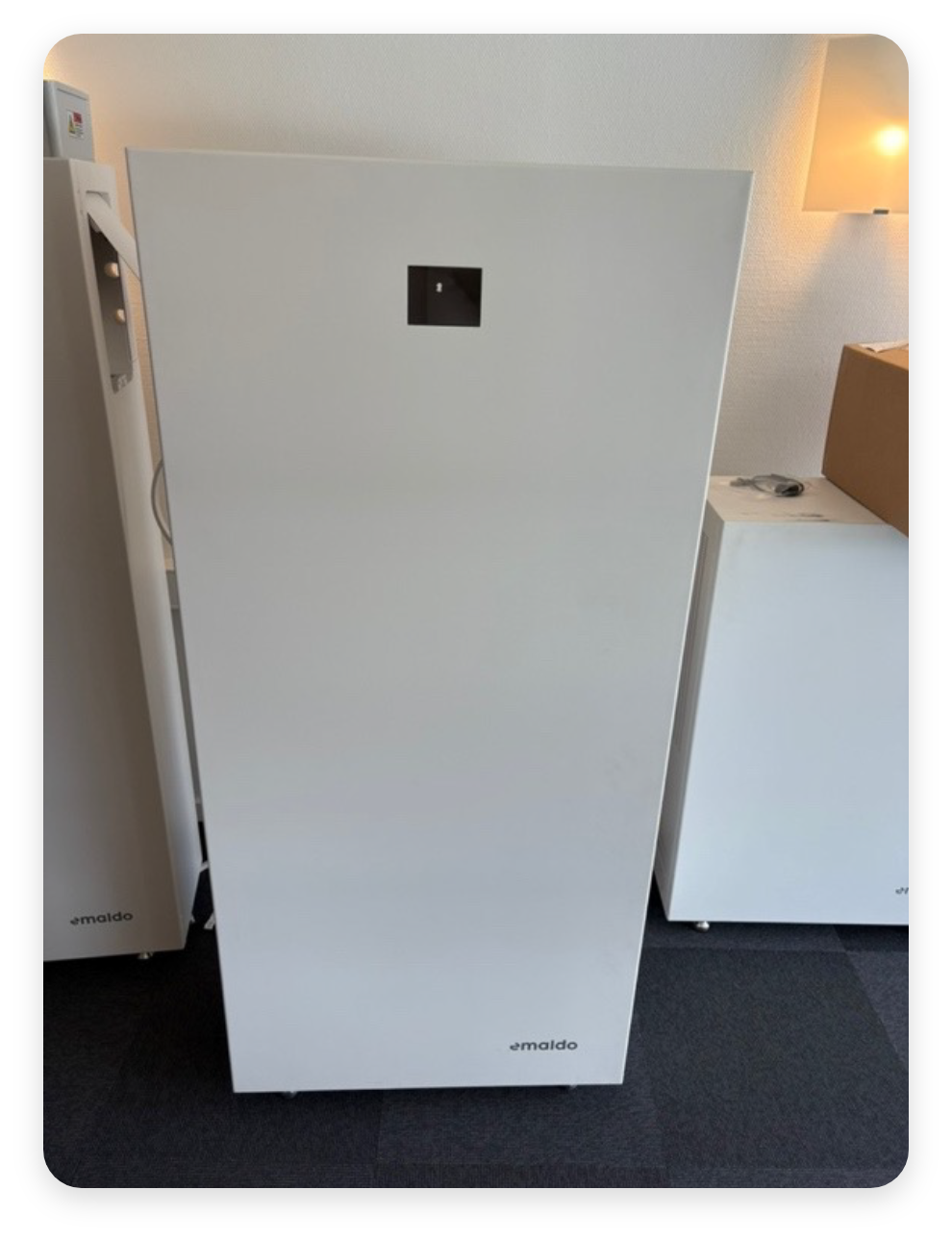

Ta bort skåpdörren
Skruva loss skruvarna i dörrens hörn för att ta bort skåpets front. Du kommer att hitta två skruvar i sidan av varje hörn på skåpdörren. Använd även här en Torx 10. Detta ger tillgång till omvandlaren själv.

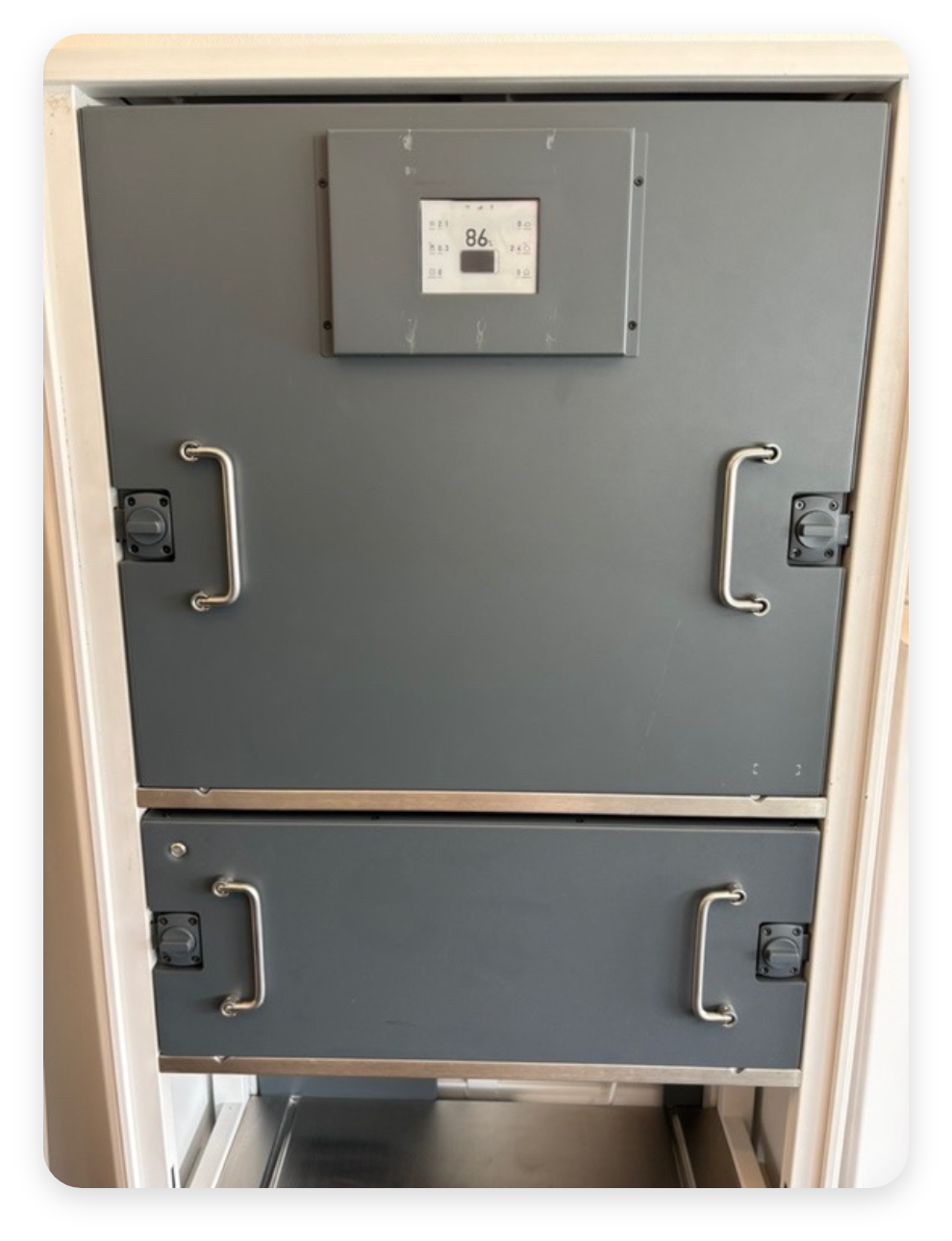

Lås upp omvandlaren

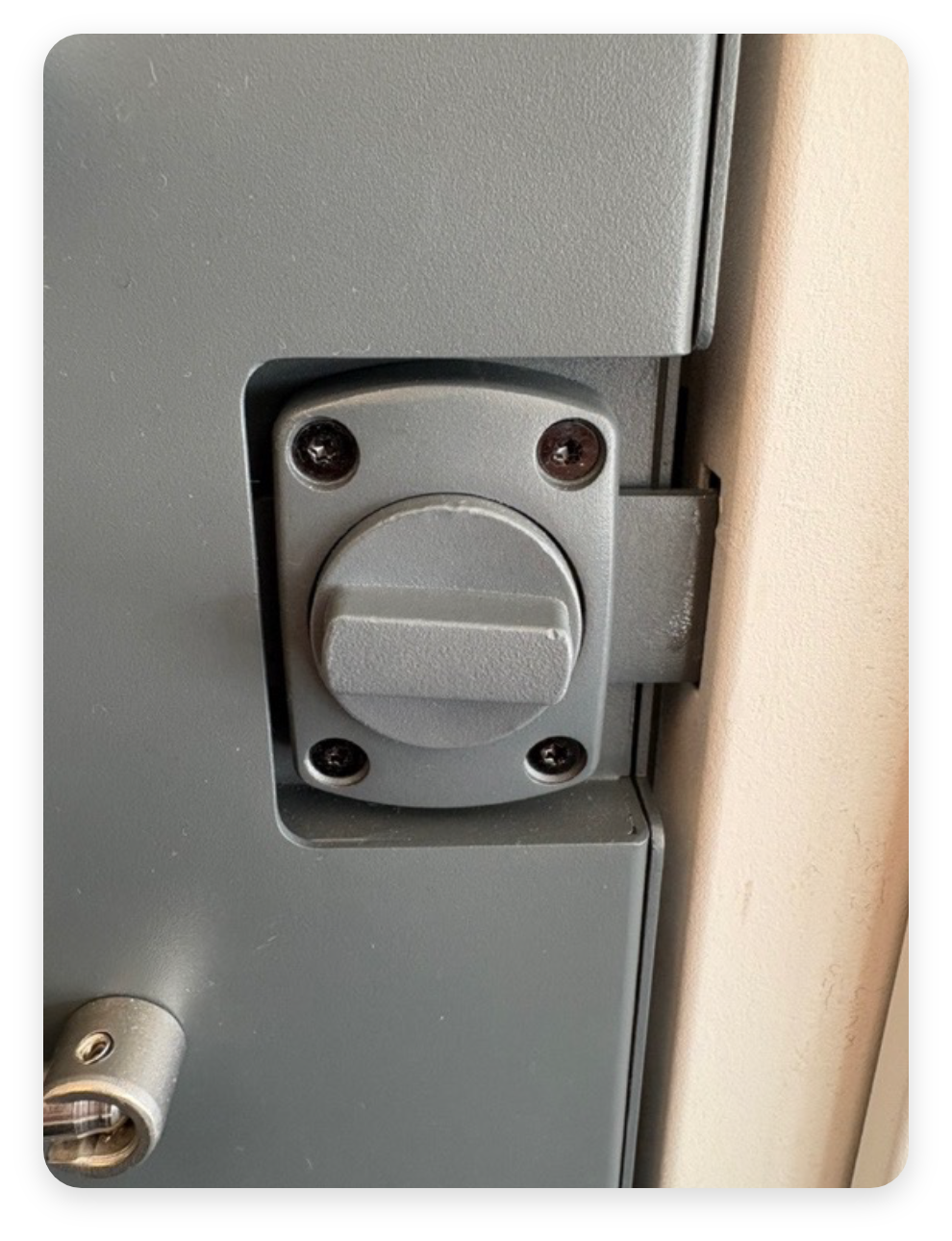

Omvandlaren är låst på plats av två vridlås, ett på varje sida av omvandlaren. Vrid de två låsen för att frigöra omvandlaren från skåpet.
Dra ut omvandlaren

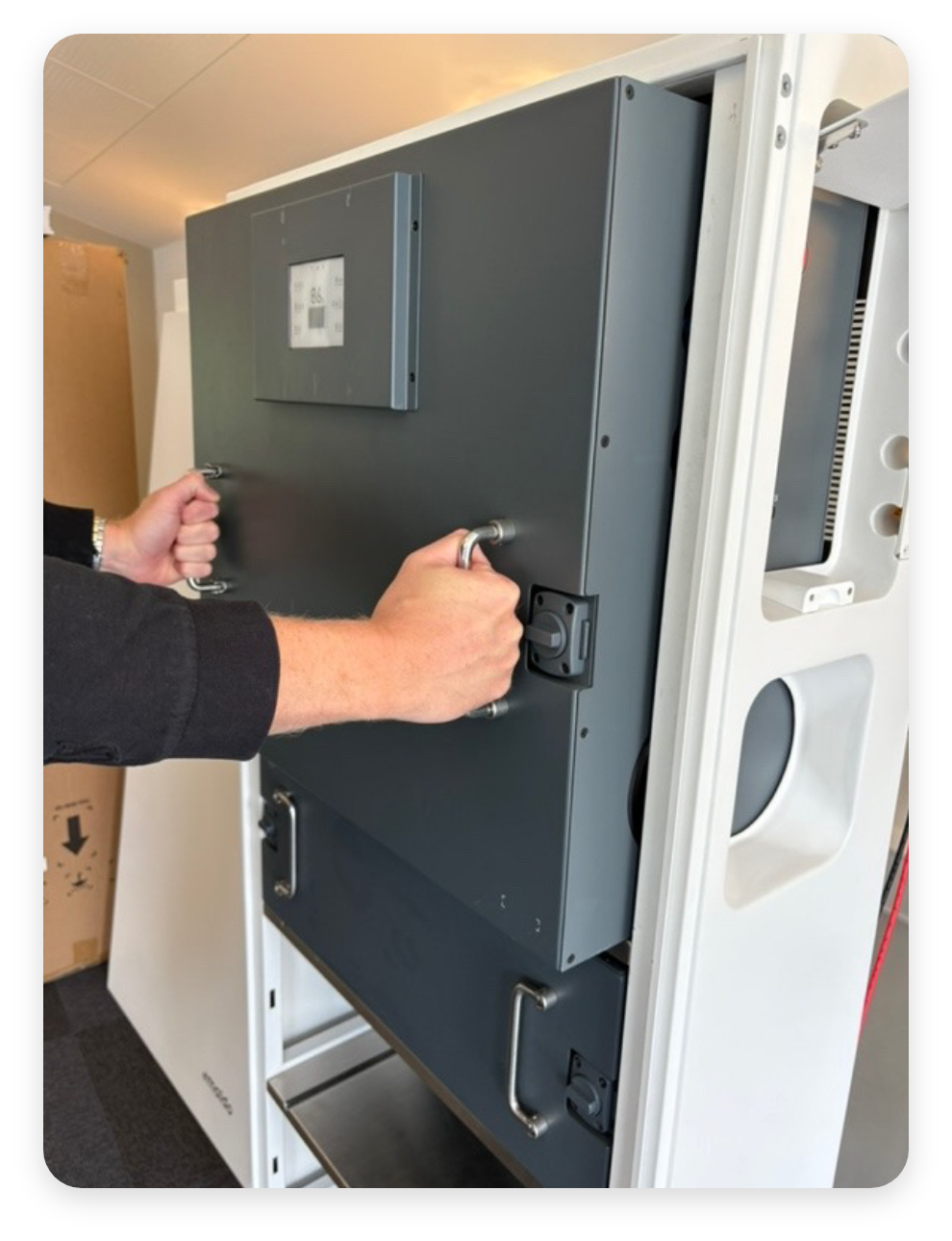

Dra i handtagen på omvandlaren för att frigöra den från skåpet. Avståndet som visas i bilden anger hur långt det måste dras ut.
⚠️ Viktigt: Du behöver inte dra ut omvandlaren helt ur skåpet. Bara tillräckligt för att omvandlaren ska koppla bort sina SlideON™-kontakter på baksidan. Omvandlaren är tung, hantera den med försiktighet.
Vänta och återanslut
Nu, vänta i 30 sekunder innan du återansluter omvandlaren. Du gör detta genom att trycka ner omvandlaren ordentligt på plats i skåpet. Applicera ett kontrollerat och bestämt tryck för att säkerställa att den ansluter ordentligt.
Avsluta
Nu när omvandlaren har återanslutits är det dags att avsluta. Gör detta genom att låsa in omvandlaren med de två vridlåsen, säkra skåpdörren, återansluta kabeln till systemets sida och slutligen säkra kabelskyddet genom att skruva tillbaka skruvarna.
⚠️ Viktigt: Se till att ansluta kablarna korrekt. Felaktigt anslutna kablar kan utgöra en säkerhetsrisk och orsaka skador på systemet.
