⚠️ WAARSCHUWING: Dit artikel is ALLEEN bedoeld voor gekwalificeerde professionele elektrische installateurs. Systeemeigenaren (consumenten) mogen deze instructies NIET volgen. Onjuiste installatie of behandeling van elektrische apparatuur kan leiden tot ernstig letsel, brand of schade aan uw systeem en verlies van garantie. Als u een systeemeigenaar bent en hulp nodig heeft, neem dan rechtstreeks contact op met uw Emaldo®-installatieprogramma. |
Zorg er altijd voor dat u de nieuwste installatiehandleiding bij de hand heeft.
U kunt deze hier vinden:
De Emaldo® Power Core heeft een IP54-classificatie en kan zowel binnen als buiten worden geïnstalleerd. Buiteninstallatie dient te gebeuren onder een overhangende dakrand.
Stap 1
Zorg ervoor dat de installatielocatie voldoende vrije ruimte biedt aan alle zijden van de Emaldo® Power Core, behalve aan de achterkant, die aan de muur moet worden bevestigd.
Voor installaties zonder batterij-uitbreidingskasten is het raadzaam om de Emaldo® Power Core aan de rechterkant op het aangewezen installatiepunt te plaatsen. Deze opstelling vergemakkelijkt in de toekomst een mogelijke uitbreiding van batterijkasten aan de linkerkant.

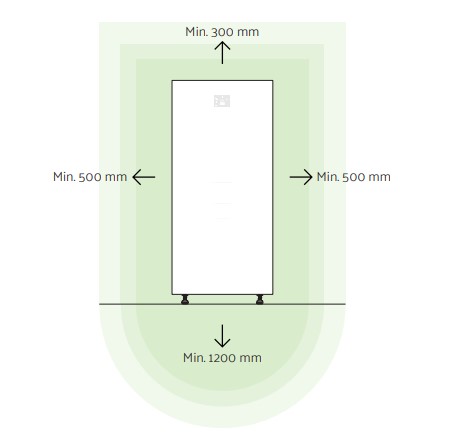

Min. 300 mm tot de bovenkant.
Min. 500 mm aan de zijkanten.
Min. 1200 mm vrije ruimte vooraan.
Stap 2
Gebruik een lijnmarkeringssjabloon om de boorlocaties te bepalen.
Zet de locatie van het gat waterpas met een waterpasinstrument.
Markeer de locaties met een marker.
Stap 3
Gebruik een elektrische boormachine om installatiegaten voor M6-bouten te maken
op de gemarkeerde punten.
Stap 4
Lijn de kast uit met de installatiegaten.
Tik de expansiebouten in de gaten in de muur met een hamer.
Installeer de moeren, inclusief platte ringen.
Draai de moeren stevig vast met een sleutel.
