⚠️ In deze handleiding leer je hoe je de omvormer op een Emaldo® Power Core-systeem opnieuw aansluit. Voor je veiligheid is het belangrijk dat je deze stapsgewijze handleiding nauwkeurig volgt.
Verwijder de kabelafdekking
Als je tegenover de Emaldo® Power Core staat, vind je de kabelafdekking aan de rechterkant van het systeem.
Schroef de twee schroeven los die de afdekking over de kabels houden. Je hebt een Torx 10-schroevendraaier nodig. Deze stap biedt toegang tot de kabels zodat de omvormer op de juiste manier kan worden verwijderd.

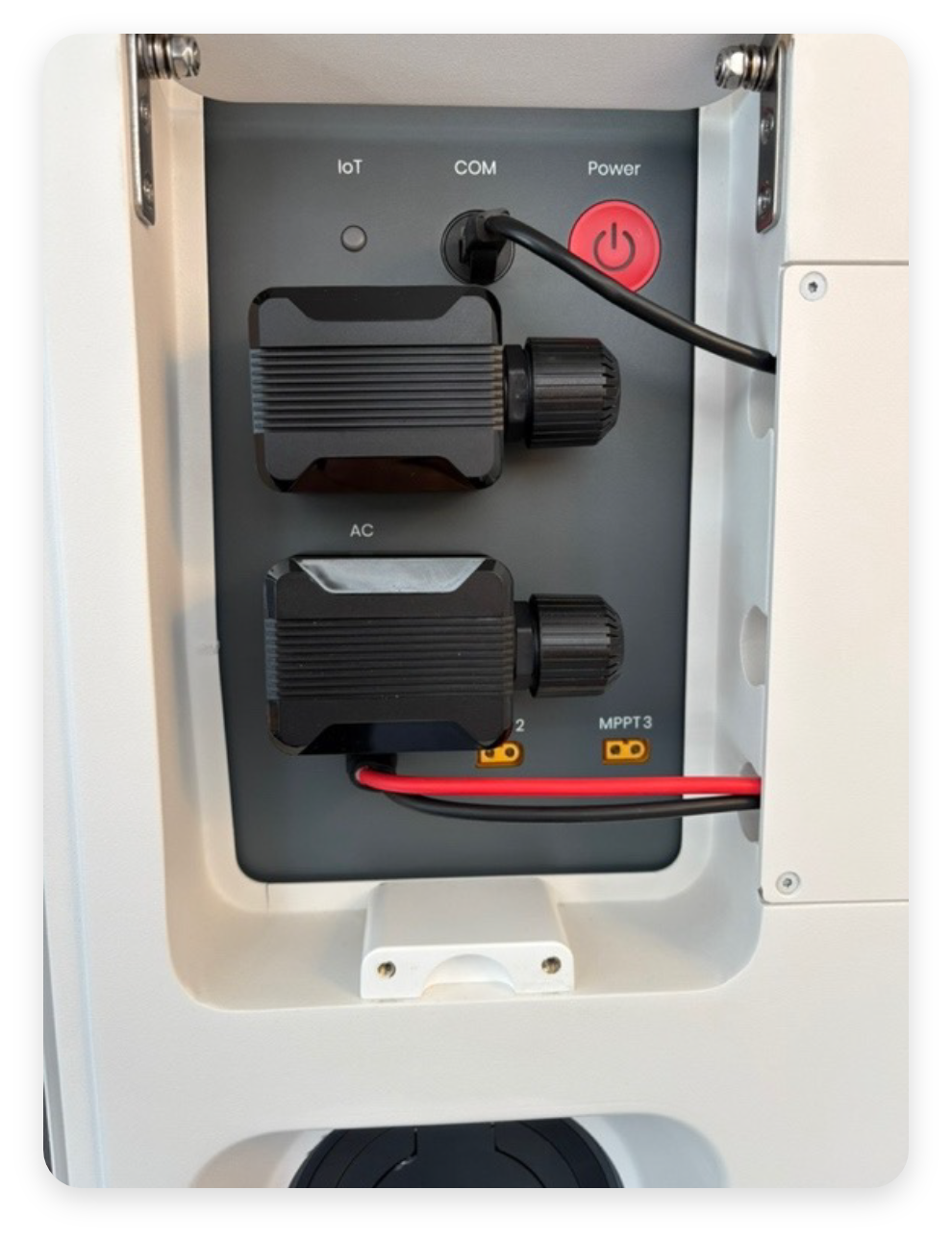

Ontkoppel de kabels
⚠️ Belangrijk: Voordat je de kabels loskoppelt, raden we aan om iedere kabel te markeren, bijvoorbeeld met een stukje tape of een marker, om te voorkomen dat je ze per ongeluk verwisselt bij het opnieuw aansluiten. Verkeerd aangesloten kabels kunnen een veiligheidsrisico vormen en schade aan het systeem veroorzaken.
Ontkoppel nu alle kabels van de omvormer.
Bevestig dat alle kabels zijn losgekoppeld

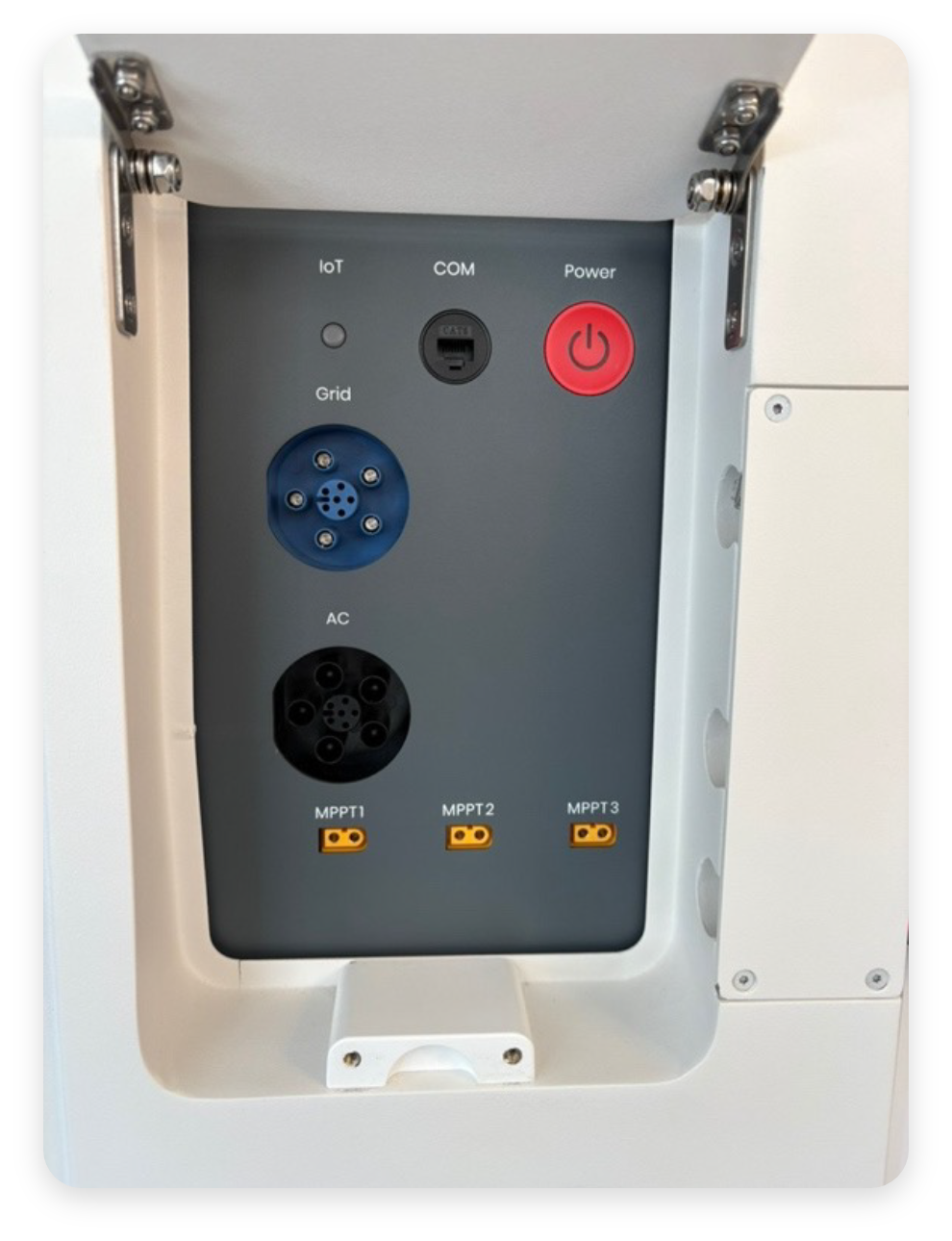

Controleer of alle kabels van het systeem zijn losgekoppeld. De afbeelding toont hoe het eruit moet zien als alle kabels correct zijn losgekoppeld.
De omvormer kan nu uit de kast worden verwijderd.
Verwijder de kastdeur

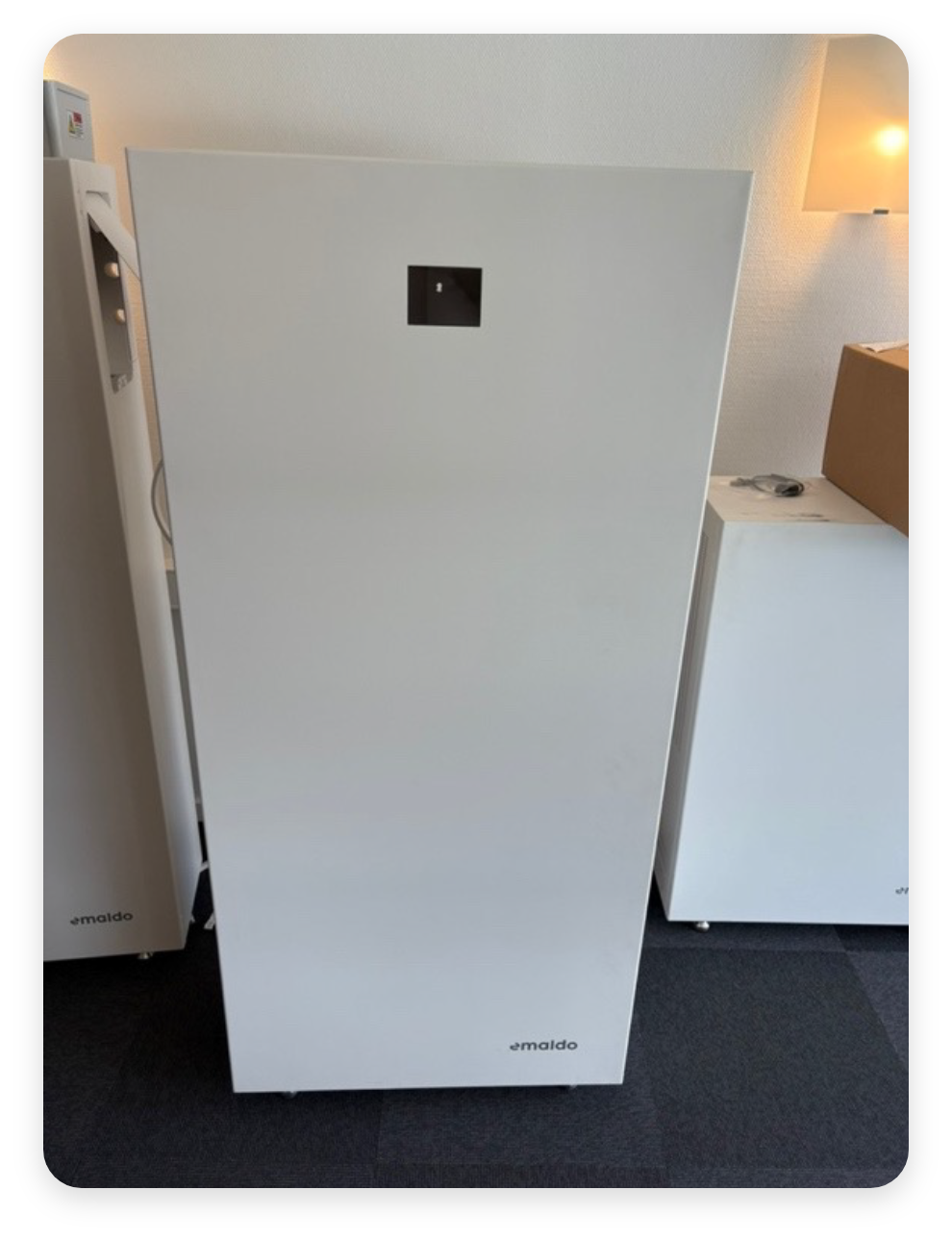

Schroef de schroeven in de hoeken van de deur los om de voorkant van de kast te verwijderen. Je vindt twee schroeven aan de zijkant van iedere hoek van de kastdeur. Gebruik hier ook een Torx 10. Dit biedt toegang tot de omvormer zelf.

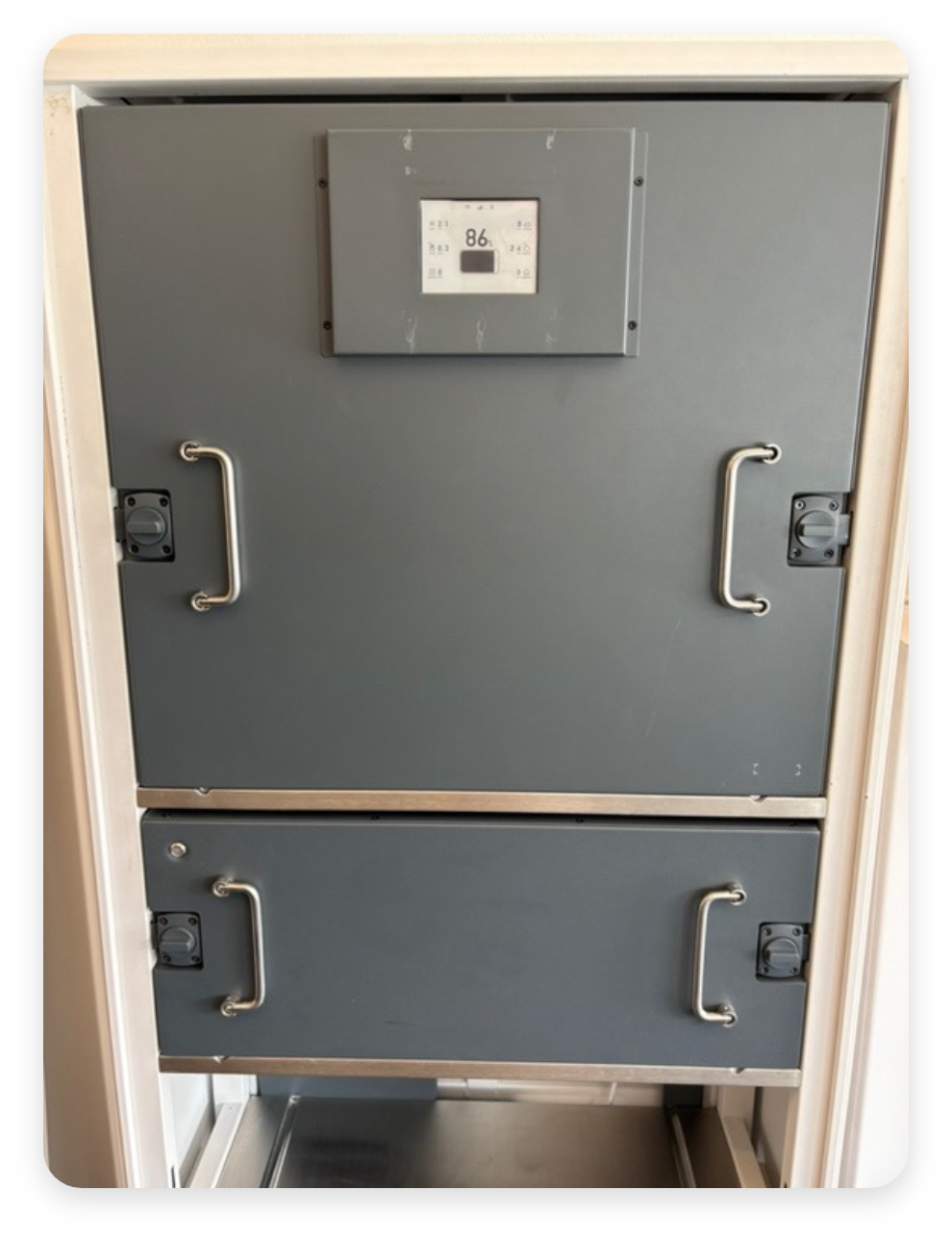

Ontgrendel de omvormer

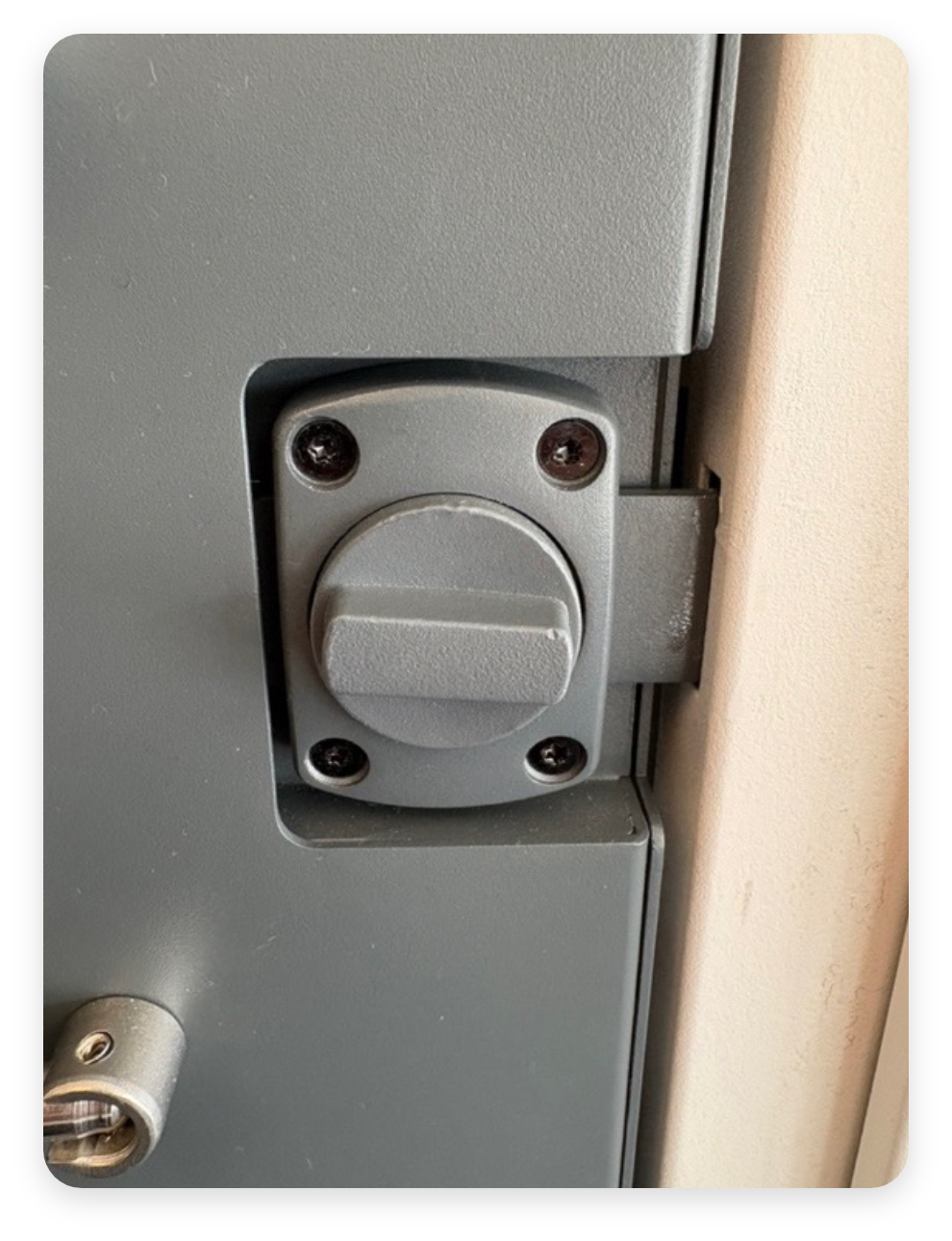

De omvormer is vergrendeld met twee draaivergrendelingen, één aan iedere kant van de omvormer. Draai de twee vergrendelingen om de omvormer uit de kast te halen.
Trek de omvormer eruit

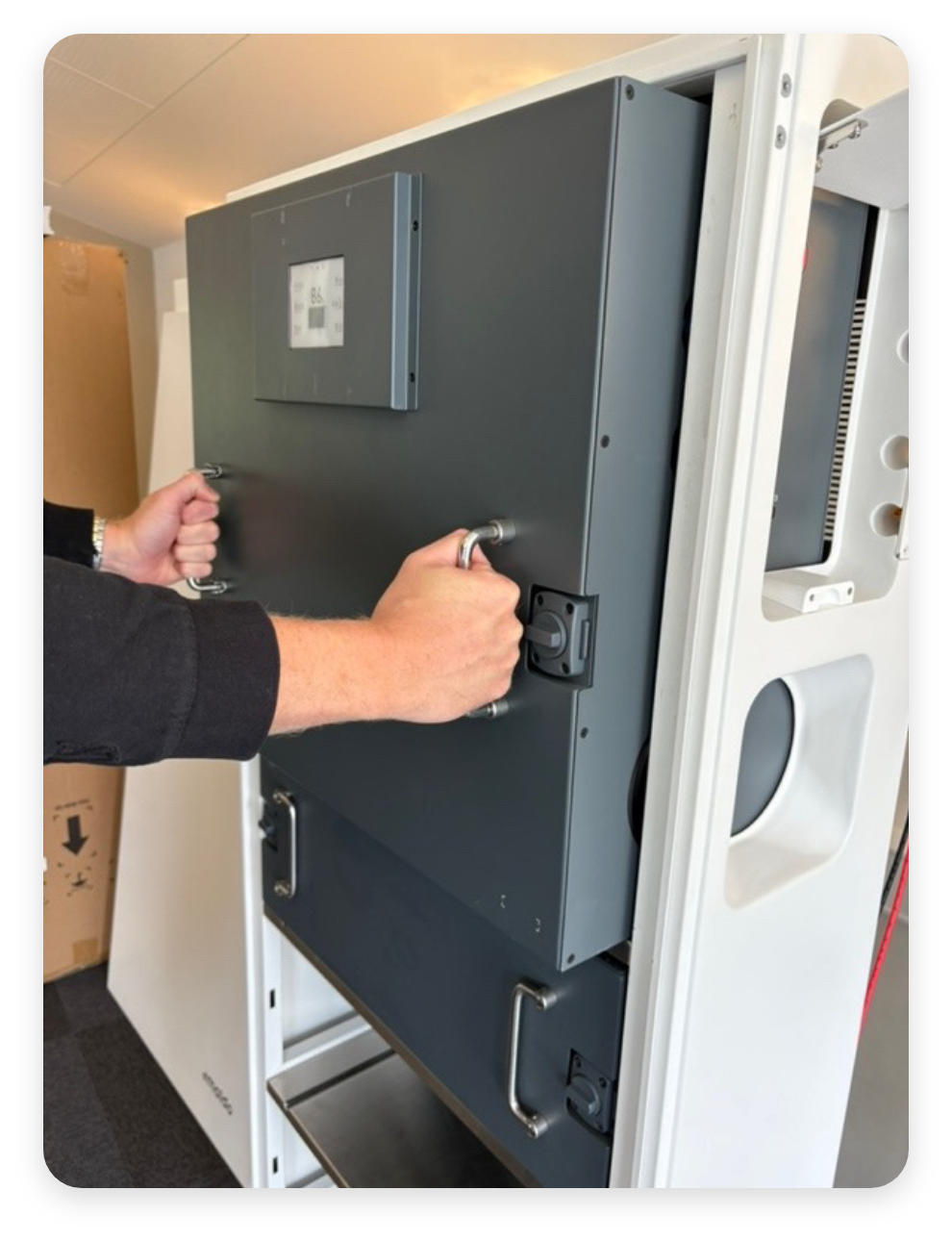

Trek aan de handvatten op de omvormer om deze uit de kast te verwijderen. De afstand die op de afbeelding is weergegeven, geeft aan hoe ver het moet worden uitgetrokken.
⚠️ Belangrijk: Het is niet nodig om de omvormer volledig uit de kast te trekken. Genoeg om de SlideON™-aansluitingen op de achterkant los te koppelen. De omvormer is zwaar, dus ga er voorzichtig mee om.
Wacht en sluit opnieuw aan
Wacht nu 30 seconden voordat je de omvormer opnieuw aansluit. Je doet dit door de omvormer stevig terug op zijn plaats in de kast te duwen. Duw eenmalig gecontroleerd en stevig om ervoor te zorgen dat deze correct aansluit.
Rond af
Nu de omvormer opnieuw is aangesloten, is het tijd om de installatie af te ronden. Doe dit door de omvormer te vergrendelen met de twee draaivergrendelingen, de kastdeur te beveiligen, de kabel aan de zijkant van het systeem opnieuw aan te sluiten en ten slotte de kabelafdekking weer vast te schroeven.
⚠️ Belangrijk: Zorg dat de kabels correct worden aangesloten. Verkeerd aangesloten kabels kunnen een veiligheidsrisico vormen en schade aan het systeem veroorzaken.
