⚠️ VAROITUS: Tämä artikkeli on tarkoitettu VAIN päteville sähköasentajille. Järjestelmän omistajien (kuluttajien) EI tule noudattaa näitä ohjeita. Sähkölaitteiden virheellinen asennus tai käsittely voi johtaa vakavaan loukkaantumiseen, tulipaloon tai järjestelmän vaurioitumiseen ja takuun menetykseen. Jos olet järjestelmän omistaja ja tarvitset apua, ota suoraan yhteyttä Emaldo®-asentajaan. |
Varmista aina, että sinulla on aina uusin asennusopas saatavilla.
Löydät sen täältä:

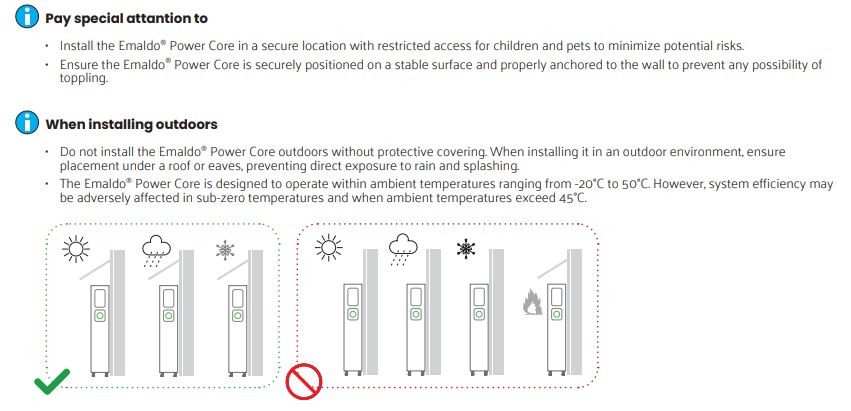

Emaldo® Power Core on IP54-luokiteltu, ja se voidaan asentaa sekä sisä- että ulkotiloihin. Ulkoasennus tulee tehdä räystäsylityksen alle.
Vaihe 1

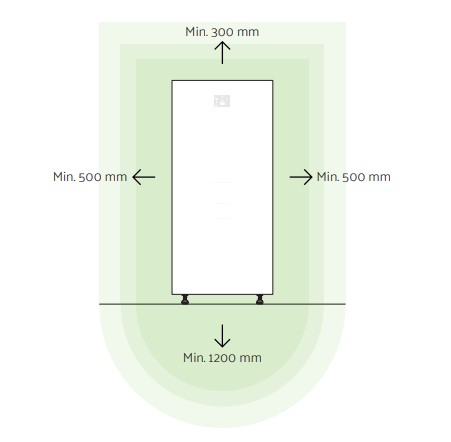

Varmista, että asennuspaikka jättää riittävästi vapaata tilaa Emaldo® Power Core:n kaikille sivuille, paitsi takapuolelle, joka on kiinnitettävä seinään.
Jos asennuksissa ei ole paristolaajennuskaappia, Emaldo® Power Core on suositeltavaa sijoittaa oikealle puolelle osoitettuun asennuskohtaan. Tämä järjestely mahdollistaa vasemman puolen akkukaappien mahdollisen laajentamisen tulevaisuudessa.
Min. 300 mm ylöspäin.
Min. 500 mm sivuille.
Min. 1200 mm vapaata tilaa edessä.

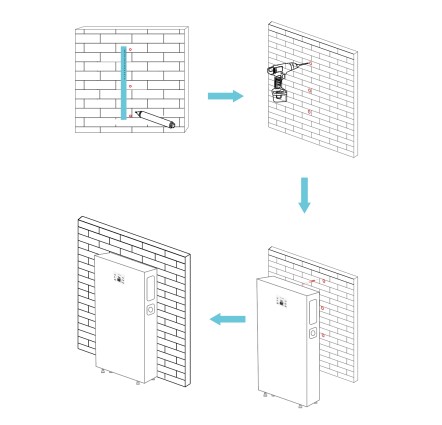

Vaihe 2
Käytä viivamerkintämallia porauspaikkojen määrittämiseen.
Tasoita reiän sijainti vaaitusinstrumentilla.
Merkitse paikat merkinnällä.
Vaihe 3
Luo sähköporalla asennusreiät M6-pulteille
merkittyihin kohtiin.
Vaihe 4
Kohdista kaappi asennusreikiin.
Napauta laajennuspultit seinän reikiin vasaralla.
Asenna mutterit, mukaan lukien litteät aluslevyt.
Kiristä mutterit tiukasti jakoavaimella.
