⚠️ Tämä opas opettaa kytkemään invertterin uudelleen Emaldo® Power Core -järjestelmään. Turvallisuuden takaamiseksi on tärkeää, että noudatat tätä vaiheittaista opasta huolellisesti.

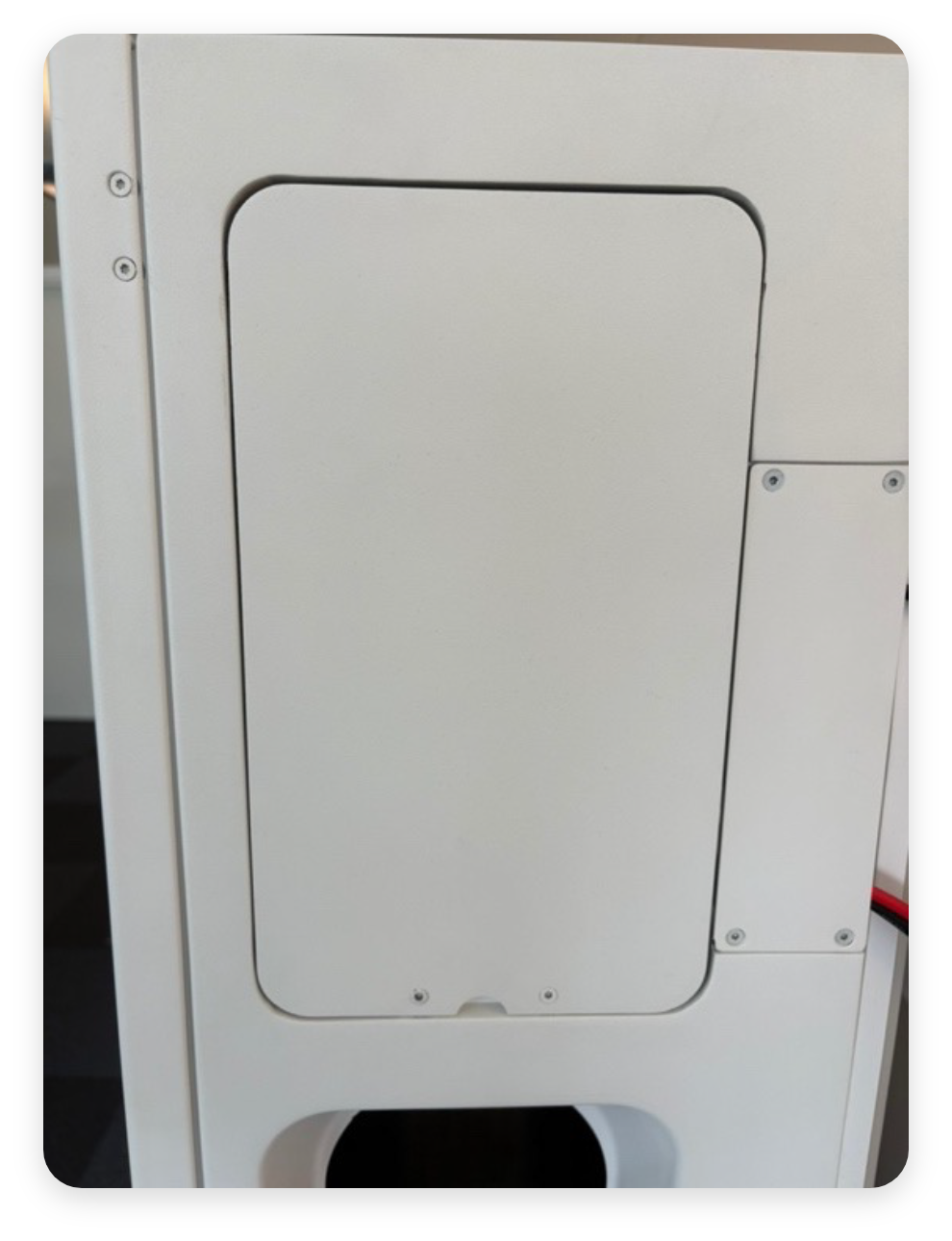

Irrota kaapelin suojus
Löydät kaapelin suojuksen Emaldo® Power Core -järjestelmän oikealta puolelta.
Ruuvaa irti kaksi kaapelin suojusta pitelevää ruuvia. Tarvitset Torx 10 -ruuvimeisselin. Tällä vaiheella pääset käsiksi kaapeleihin, jotta invertteri voidaan irrottaa oikein.

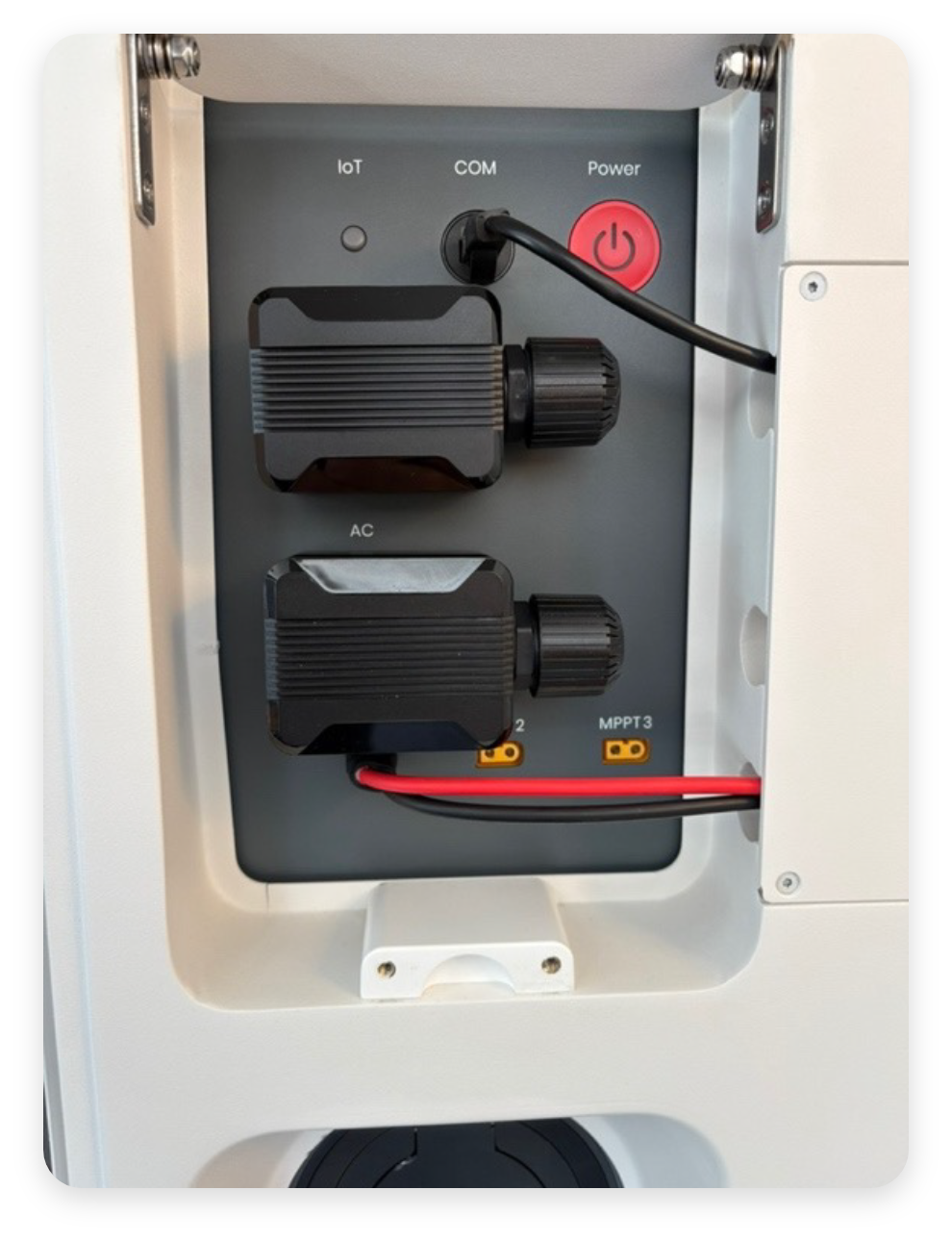

Irrota kaapelit
⚠️ Tärkeää: Ennen kaapeleiden irrottamista suosittelemme merkitsemään jokaisen kaapelin joko teipillä tai tussilla, jotta vältetään mahdolliset sekaannukset kaapeleita kytkettäessä takaisin. Väärin kytketyt kaapelit voivat aiheuttaa turvallisuusriskin ja vahingoittaa järjestelmää.
Irrota nyt kaikki kaapelit invertteristä.

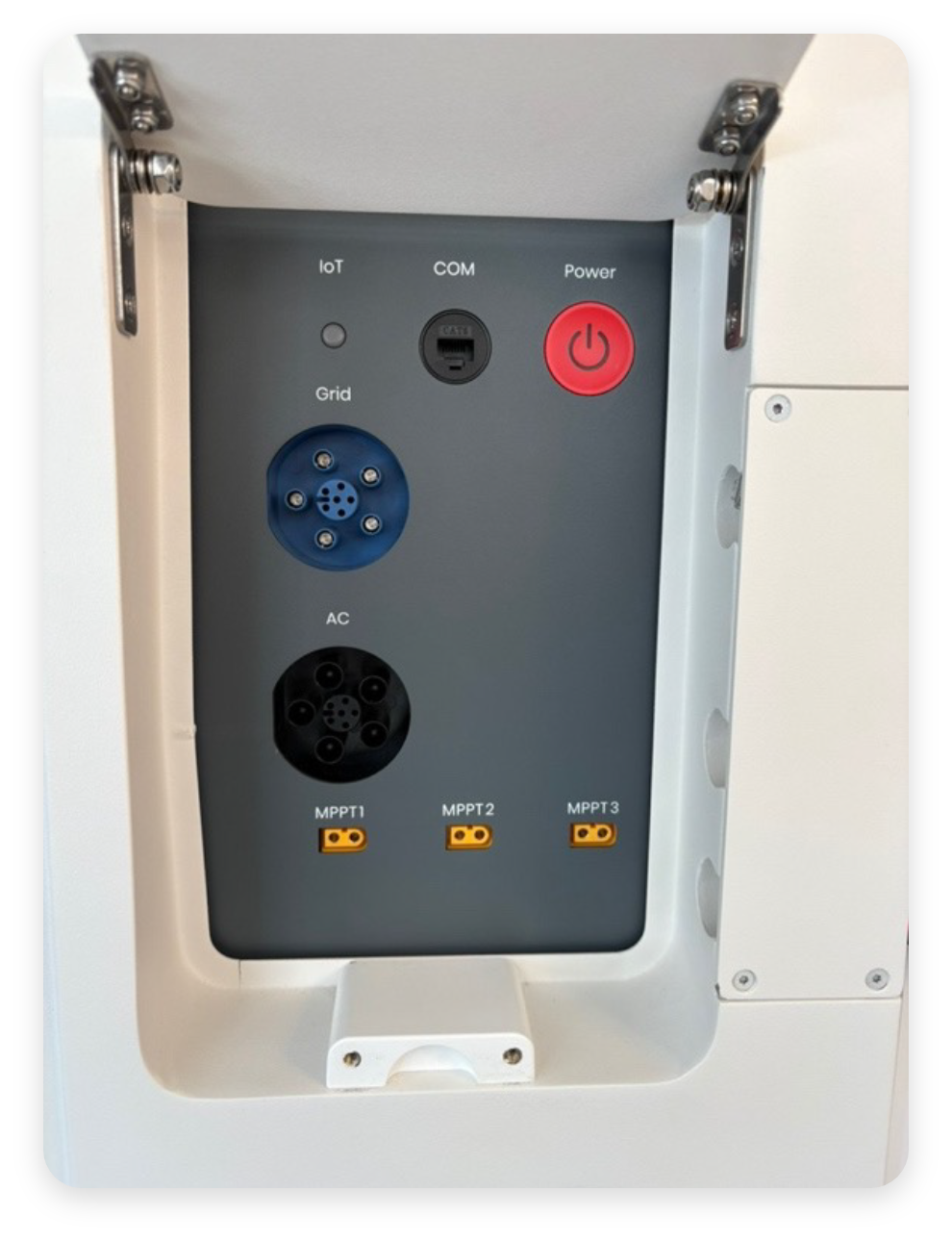

Varmista, että kaikki kaapelit on irrotettu
Tarkista, että kaikki kaapelit on irrotettu järjestelmästä. Kuva näyttää kaapelit oikein irrotettuina.
Invertteri voidaan nyt irrottaa kaapista.

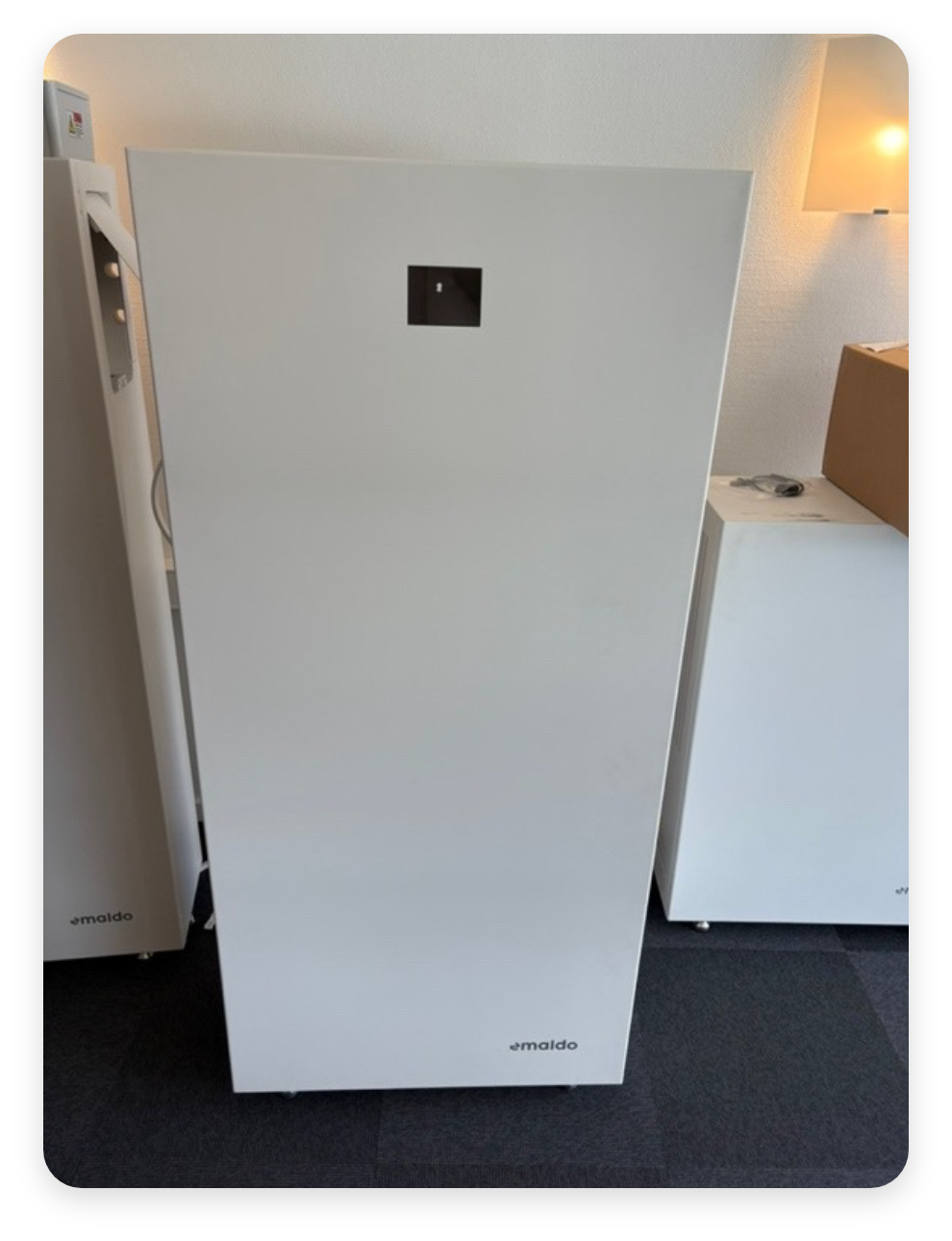

Kaapin oven irrottaminen
Ruuvaa irti oven kulmissa olevat ruuvit kaapin etuosan irrottamiseksi. Löydät kaksi ruuvia kaapin oven kulmista. Käytä myös tässä Torx 10 -ruuvimeisseliä. Näin pääset käsiksi itse invertteriin.

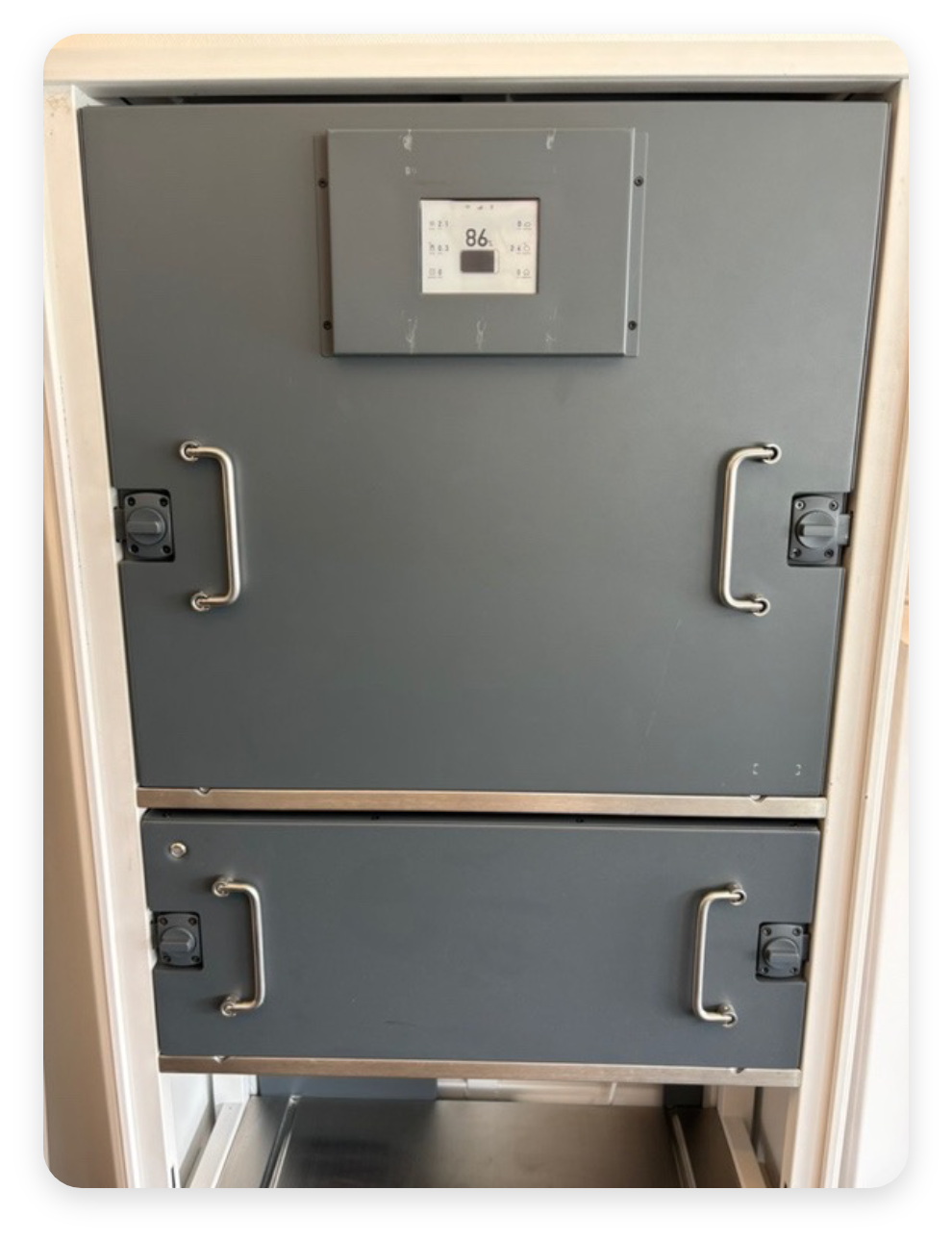

Invertterin vapauttaminen

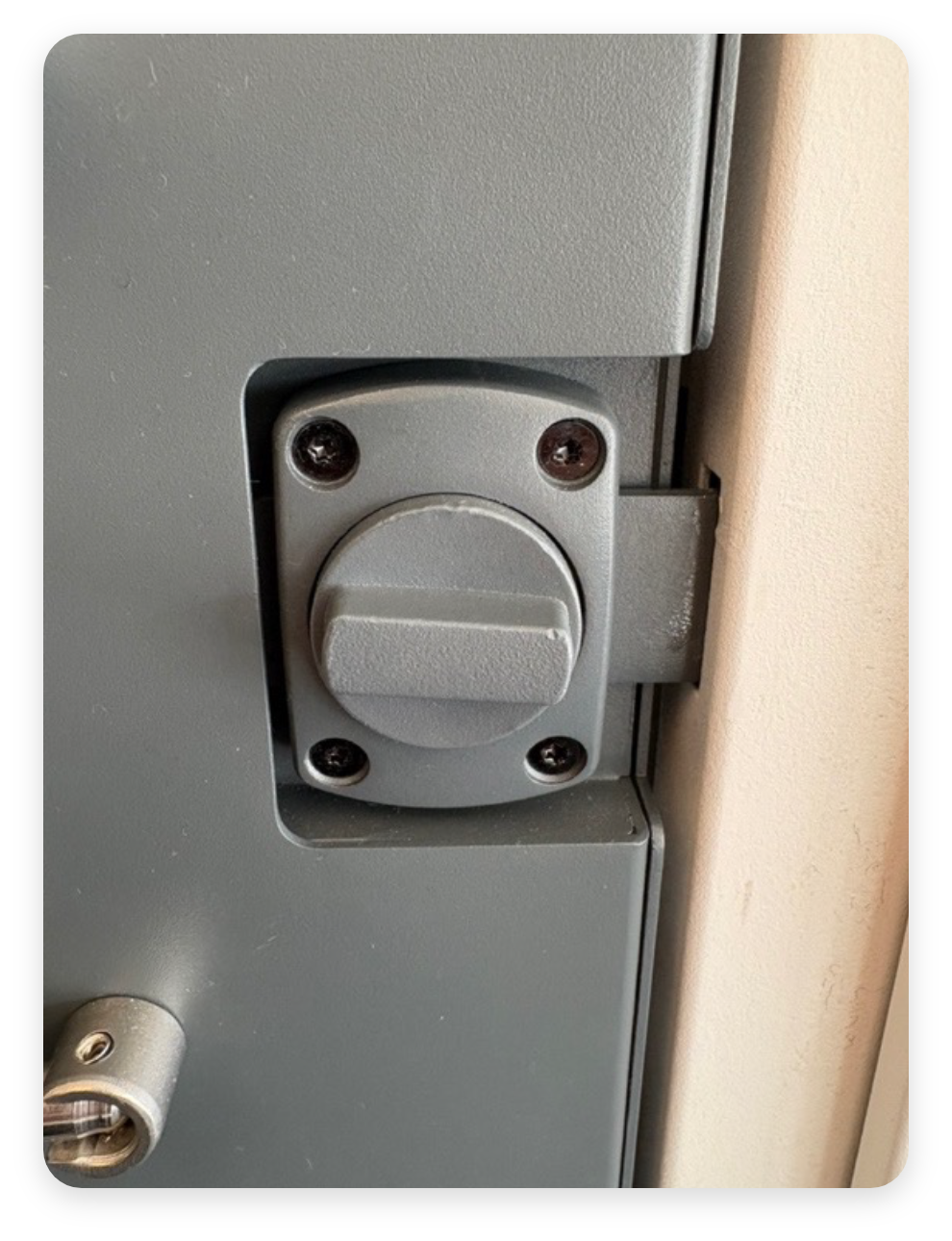

Invertteri on lukittu paikoilleen kahdella kääntölukolla, yksi kummallakin puolella. Käännä molemmat lukot vapauttaaksesi invertterin kaapista.

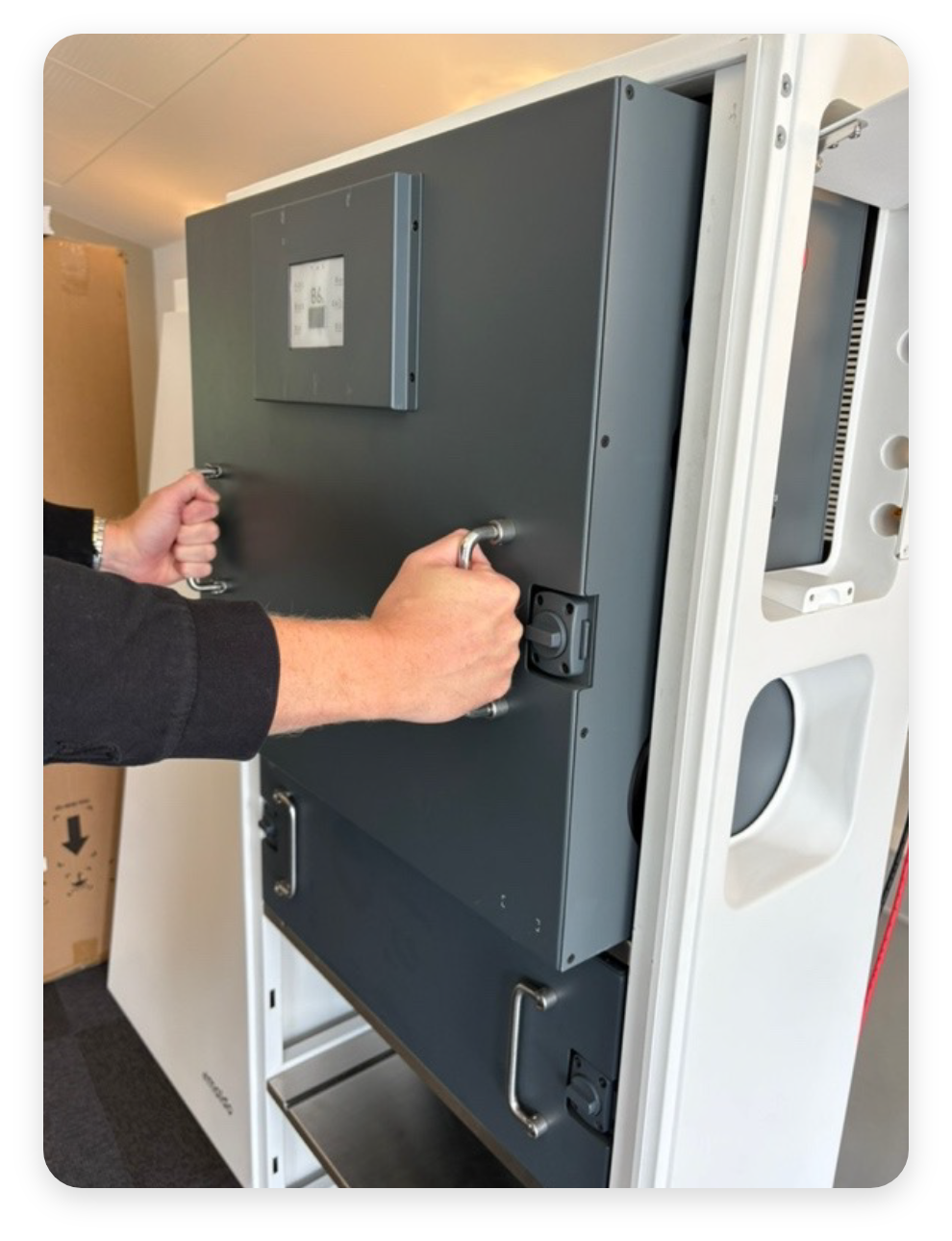

Vedä invertteri ulos
Vedä invertterin kahvoista vapauttaaksesi sen kaapista. Kuvassa näkyy, miten paljon sitä tulee vetää ulos.
⚠️ Tärkeää: Invertteriä ei tarvitse vetää kokonaan ulos kaapista. Riittää, että invertterin SlideON™-liittimet irrotetaan takaa. Invertteri on raskas, käsittele sitä varoen.
Odota ja kytke uudelleen
Odota nyt 30 sekuntia ennen invertterin kytkemistä uudelleen. Tee tämä painamalla invertteri takaisin paikoilleen kaappiin. Paina invertteriä tasaisesti ja lujasti varmistaaksesi, että se kytkeytyy oikein.
Viimeistely
Nyt kun invertteri on uudelleenkytketty, on aika viimeistellä. Tee tämä lukitsemalla invertteri kahdella kääntölukolla, kiinnittämällä kaapin ovi, kytkemällä kaapelin uudelleen järjestelmän sivuun ja lopuksi kiinnittämällä kaapelin suojuksen kiinnittämällä ruuvit uudelleen.
⚠️ Tärkeää: Varmista, että kytket kaapelit oikein. Väärin kytketyt kaapelit voivat aiheuttaa turvallisuusriskin ja vahingoittaa järjestelmää.
