⚠️ ADVARSEL: Denne artikel er KUN beregnet til kvalificerede professionelle elinstallatører. Systemejere (forbrugere) bør IKKE følge disse instruktioner. Forkert installation eller håndtering af elektrisk udstyr kan resultere i alvorlig personskade, brand eller beskadigelse af dit system og tab af garanti. Hvis du er systemejer og har brug for hjælp, bedes du kontakte din Emaldo®-installatør direkte. |
Sørg altid for, at du har den seneste installationsvejledning tilgængelig.
Du kan finde den her:
Emaldo® Power Core er IP54-klassificeret og kan installeres både indendørs og udendørs. Udendørs installation skal udføres under tagudhæng.
Trin 1

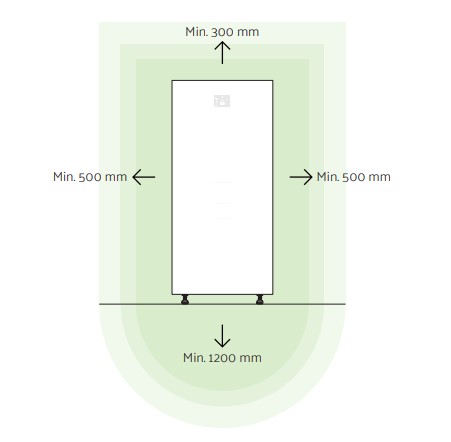

Sørg for, at installationsstedet tillader nok ledig plads på alle sider af Emaldo® Power Core, undtagen bagsiden, som skal fastgøres til væggen.
For installationer uden batteriudvidelsesskabe anbefales det at placere Emaldo® Power Core til højre på det angivne installationspunkt. Dette arrangement letter potentiel udvidelse af batteriskabe på venstre side i fremtiden.
Min. 300 mm til toppen.
Min. 500 mm til siderne.
Min. 1200 mm fri plads foran.

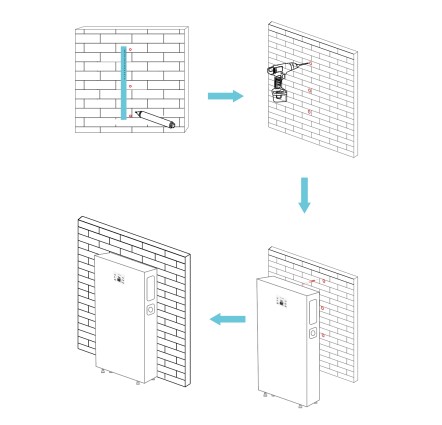

Trin 2
Brug en linjemarkeringsskabelon til at bestemme boreplaceringer.
Niveller hullets placering med et nivelleringsinstrument.
Markér placeringerne med en markør.
Trin 3
Brug en elektrisk boremaskine til at lave installationshuller til M6-bolte
på de markerede punkter.
Trin 4
Ret kabinettet ind efter installationshullerne.
Tap ekspansionsboltene ind i væghullerne med en hammer.
Installer møtrikker, inklusive flade spændeskiver.
Spænd møtrikkerne godt fast med en skruenøgle.
