⚠️ Denne vejledning vil lære dig, hvordan du genforbinder inverteren i et Emaldo® Power Core-system. For din sikkerhed er det vigtigt, at du følger denne trin-for-trin guide methodisk.

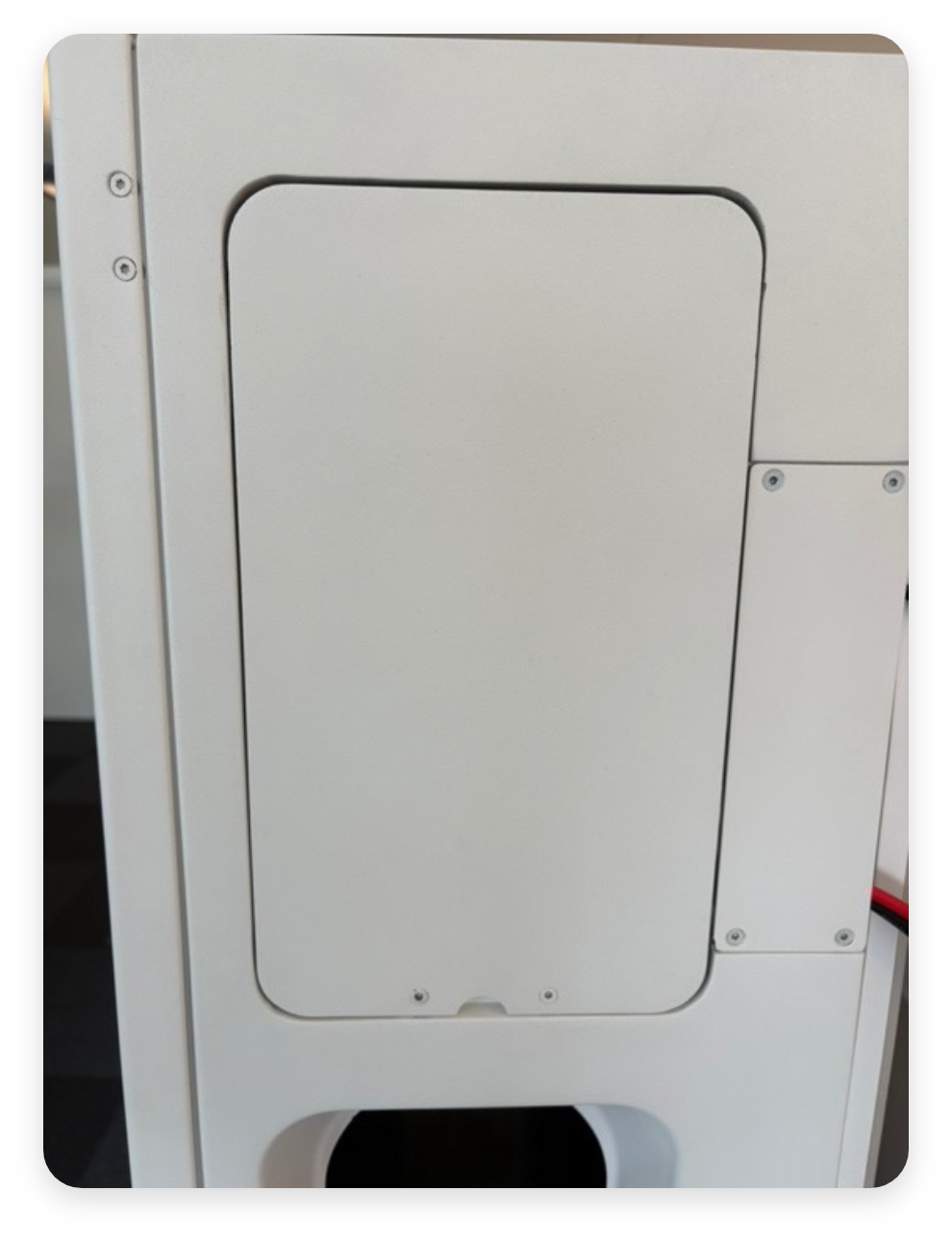

Fjern kabeldækslet
Når du ser på Emaldo® Power Core forfra finder du kabeldækslet på højre side af systemet.
Skru de to skruer ud, der holder dækslet over kablerne. Du skal bruge en Torx 10 skruetrækker. Dette giver dig adgang til kablerne, så inverteren kan fjernes korrekt.

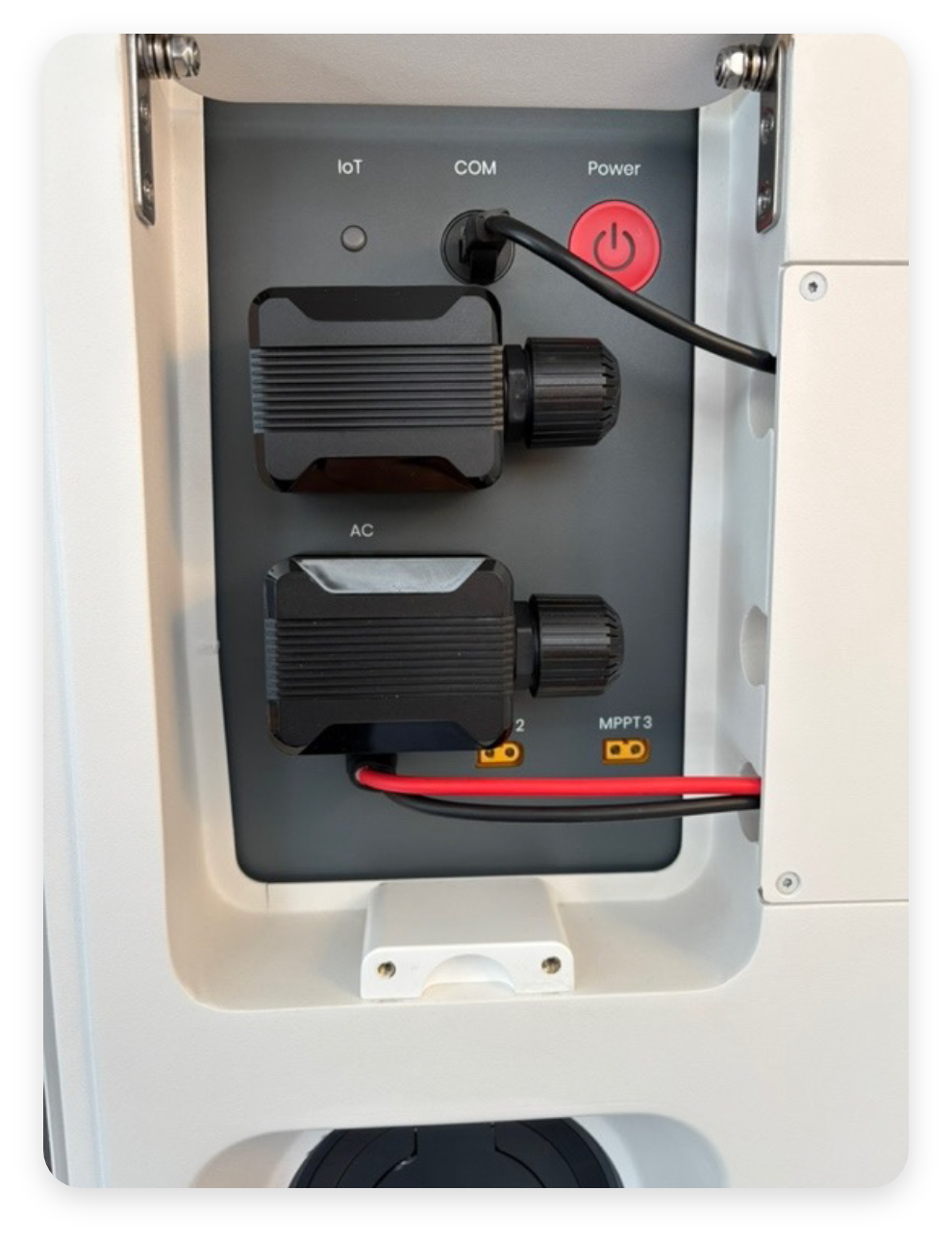

Udtag kablerne
⚠️ Vigtigt: Før du udtager kablerne, skal du markere hvert kabel, enten med et stykke tape eller en markør, for at undgå forkert tilslutning, når de genforbindes senere. Forkert tilsluttede kabler kan udgøre en sikkerhedsrisiko og forårsage skader på systemet.
Nu kan du afbryde alle kabler til inverteren.

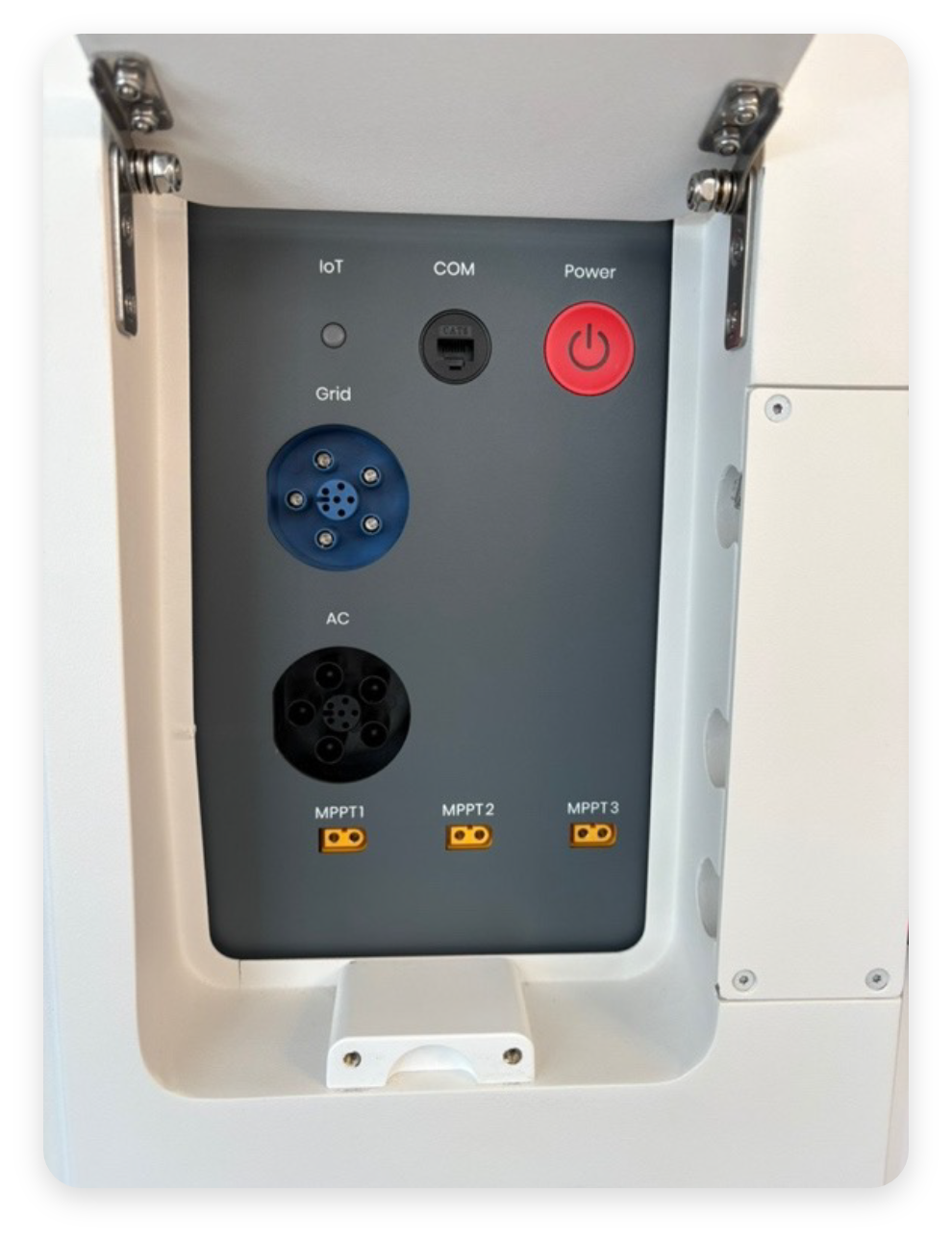

Bekræft, at alle kabler er frakoblet
Kontrollér, at alle kabler er blevet frakoblet fra systemet. Billedet viser, hvordan det skal se ud, når alle kabler er korrekt frakoblet.
Inverteren kan nu fjernes fra skabet.

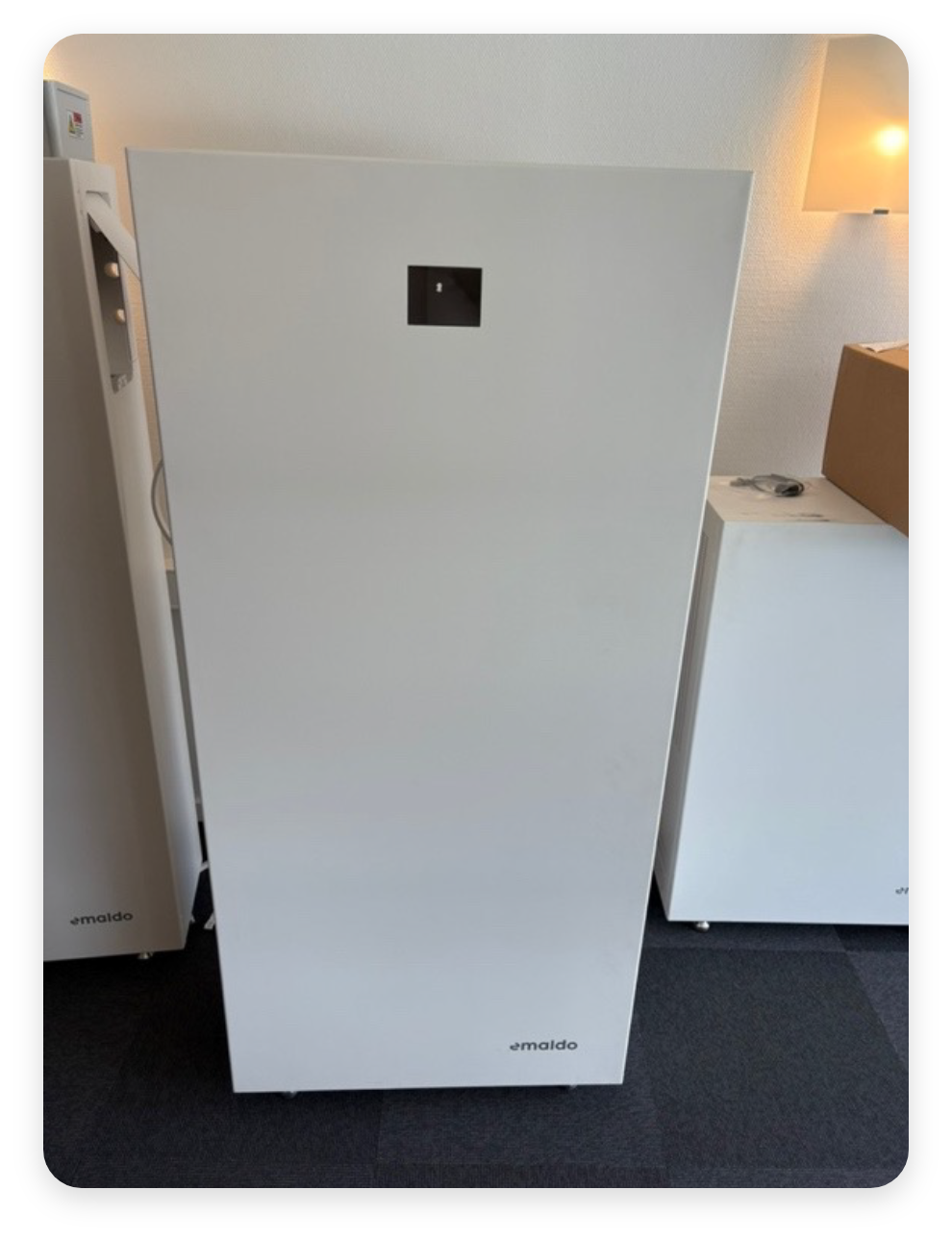

Fjern skabslågen
Skru skruerne løs i hjørnerne af lågen for at fjerne den. Du finder to skruer i siden af hvert hjørne af skabslågen. Brug også en Torx 10 her. Dette muliggør adgang til selve inverteren.

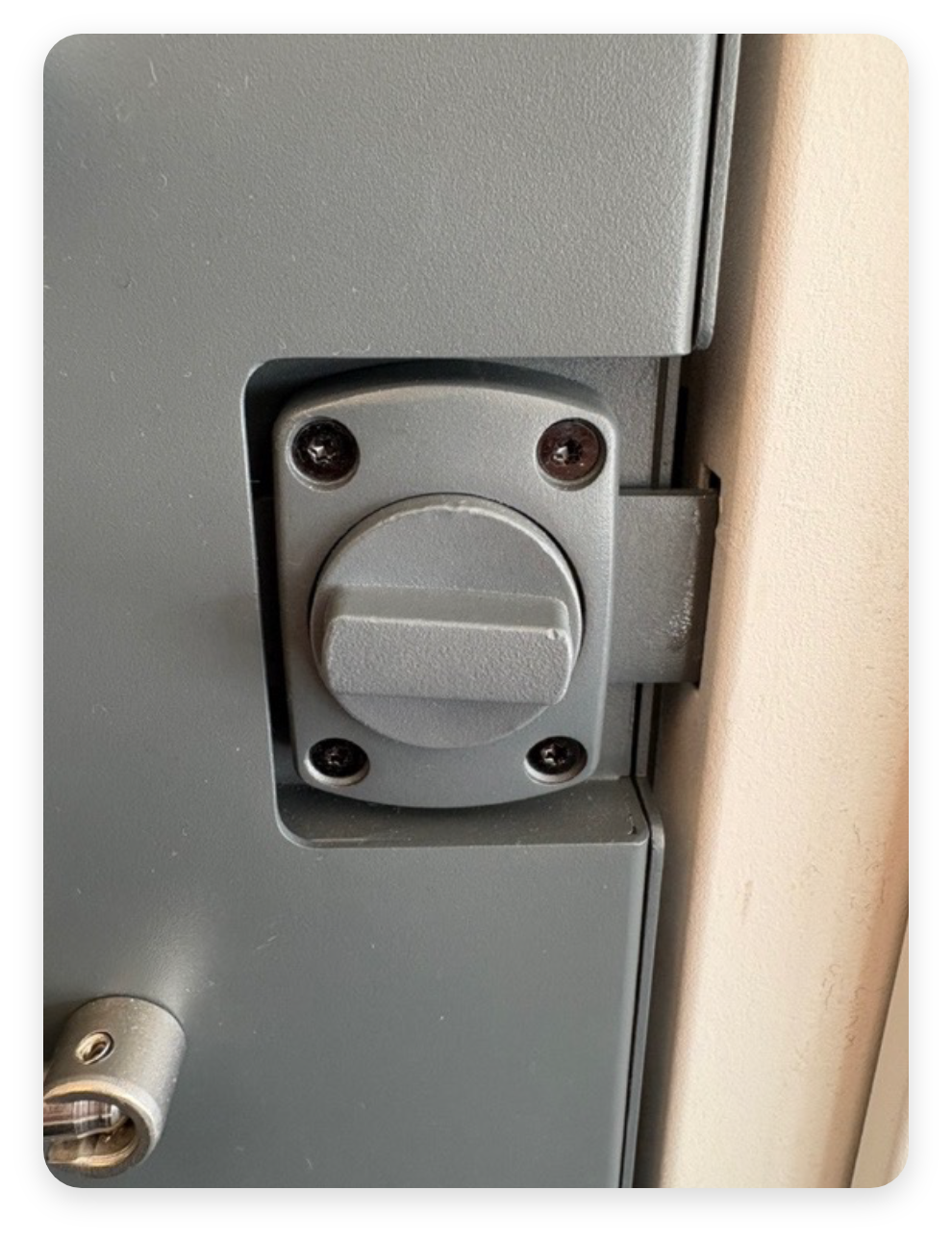

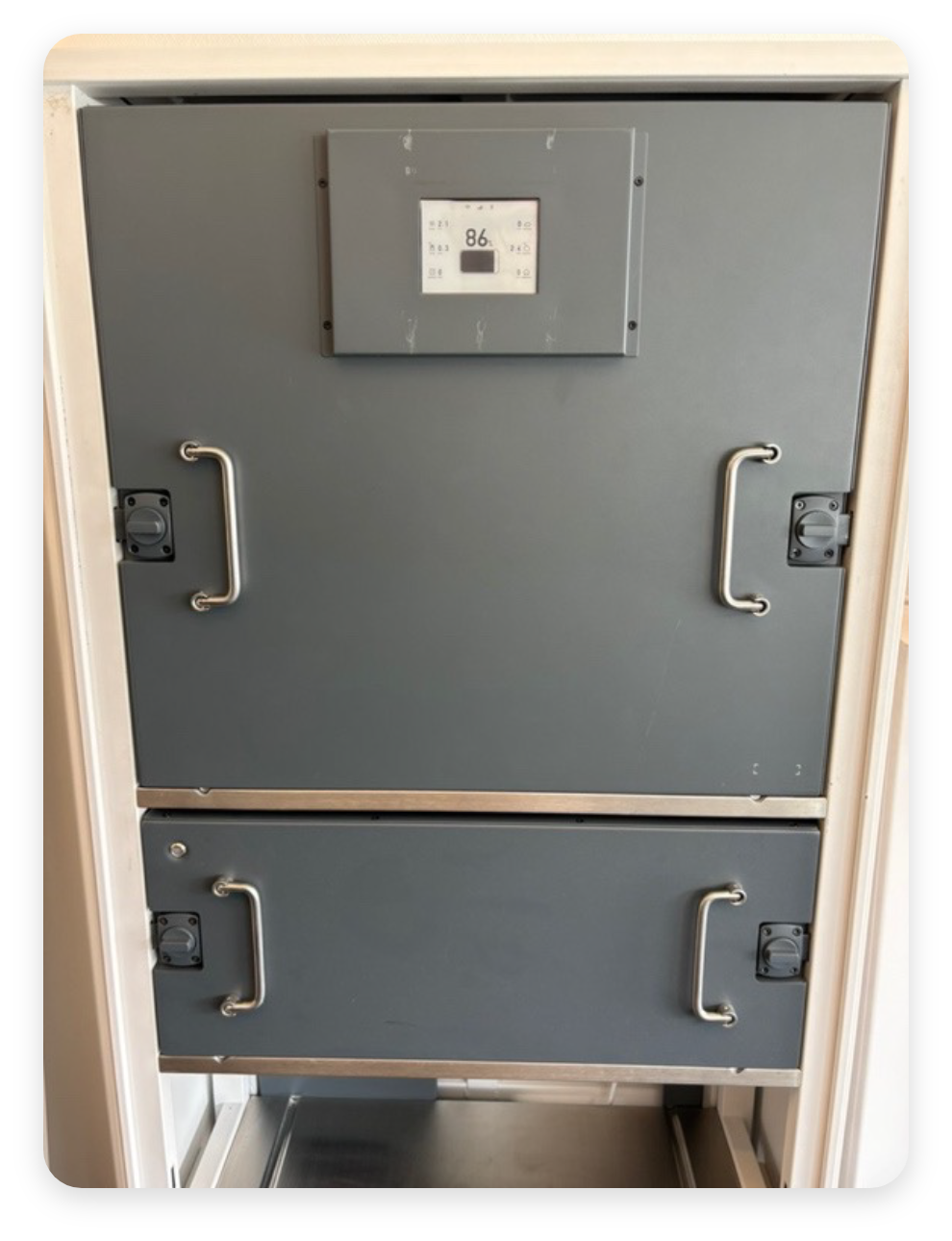

Lås inverteren op
Inverteren er låst fast med to drejelåse, én på hver side af inverteren. Drej de to låse for at frigøre inverteren fra skabet.

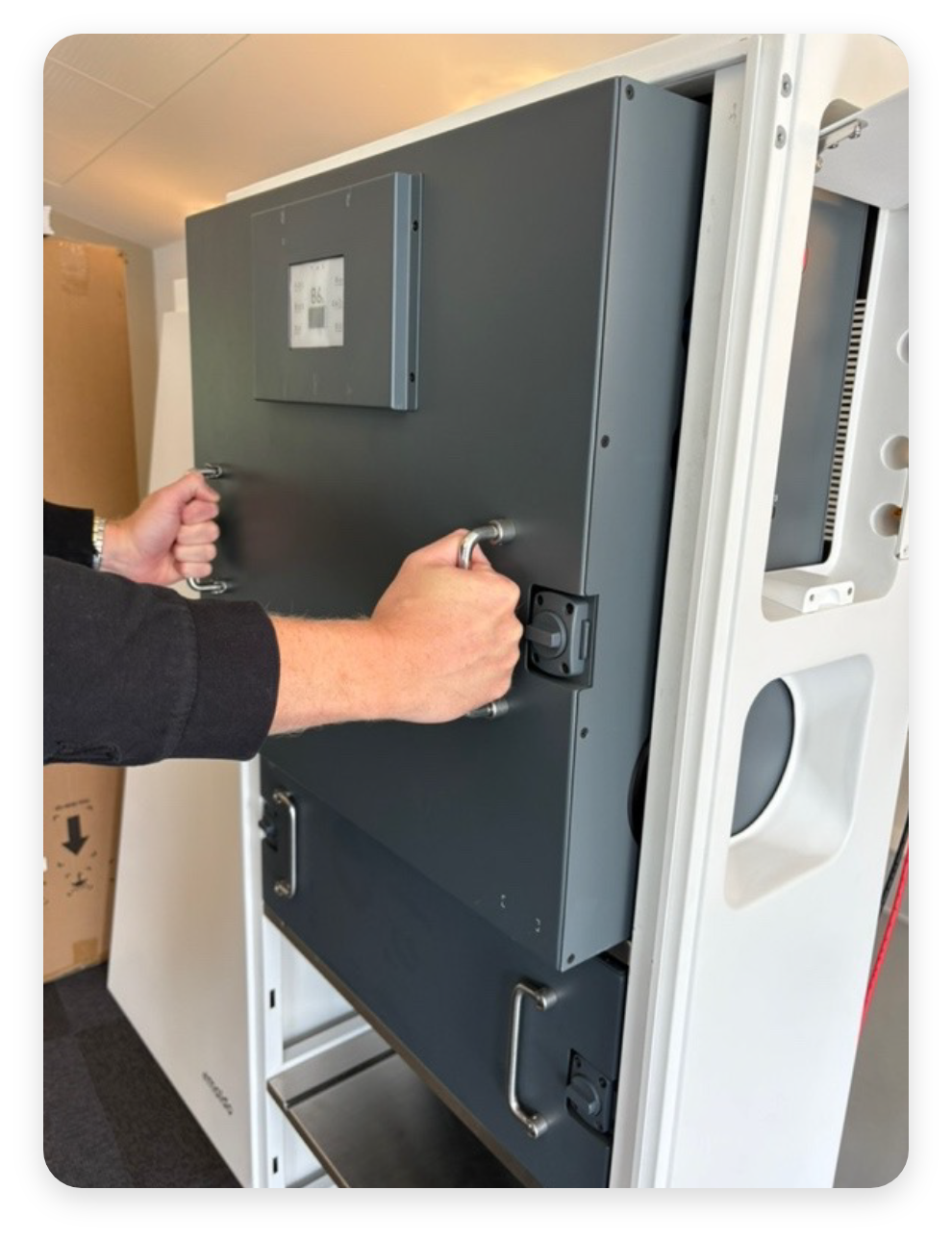

Træk inverteren ud
Træk i håndtagene på inverteren for at frigøre den fra skabet. Afstanden vist på billedet viser, hvor langt den skal trækkes ud.
⚠️ Vigtigt: Du behøver ikke at trække inverteren helt ud fra skabet. Bare nok til inverteren for at afbryde dens SlideON™-forbindelser på bagsiden. Inverteren er tung, håndter den med omtanke.
Vent og genforbind
Vent nu 30 sekunder før du genforbinder inverteren. Dette gør du ved at skubbe inverteren på plads i skabet med et fast skub. Påfør et enkelt kontrolleret og fast tryk for at sikre korrekt tilslutning.
Afslutning
Nu hvor inverteren er genforbundet, er det tid til at afslutte. Gør dette ved at låse inverteren med de to drejelåse, montér skabslågen igen, genforbind kablerne til siden af systemet og til sidst sikre kabeldækslet ved at skrue skruerne i igen.
⚠️ Vigtigt: Sørg for at tilslutte kablerne korrekt. Forkert tilsluttede kabler kan udgøre en sikkerhedsrisiko og forårsage skader på systemet.
