⚠️ Tento návod vás naučí, jak obnovit připojení střídače v systému Emaldo® Power Core. Pro vaši bezpečnost je důležité důsledně sledovat tento postup krok za krokem.
Odstraňte kryt kabelu

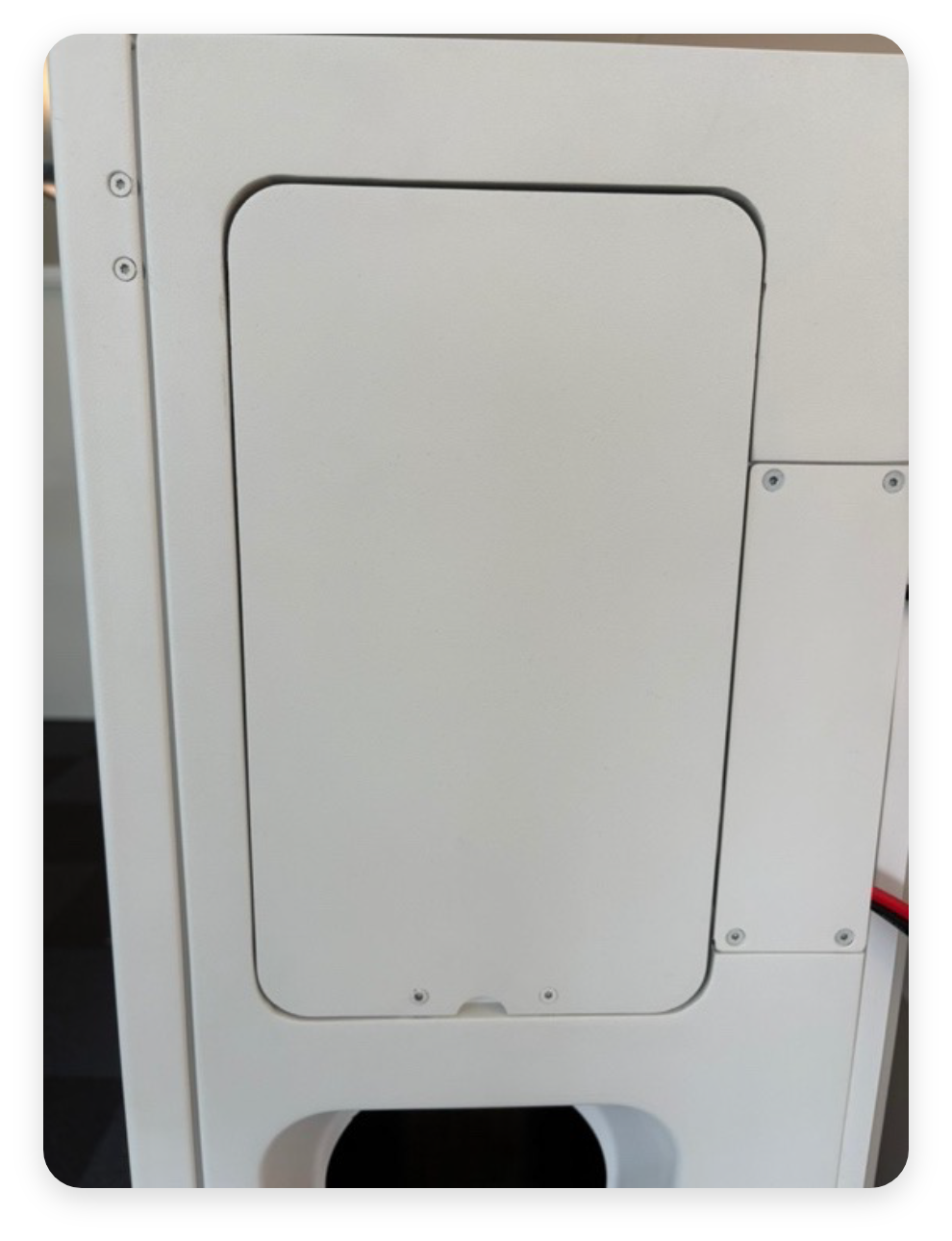

Při pohledu na Emaldo® Power Core najdete kryt kabelů na pravé straně systému.
Odšroubujte dva šrouby, které drží kryt kabelů. Budete potřebovat šroubovák Torx 10. Tímto krokem zpřístupníte kabely, aby bylo možné měnič správně odpojit.
Odpojte kabely
⚠️ Důležité: Než odpojíte kabely, doporučujeme každý z nich označit, například kouskem pásky nebo fixem, abyste při jejich opětovném zapojení předešli nechtěné záměně. Špatně připojené kabely mohou představovat bezpečnostní riziko a způsobit poškození systému.

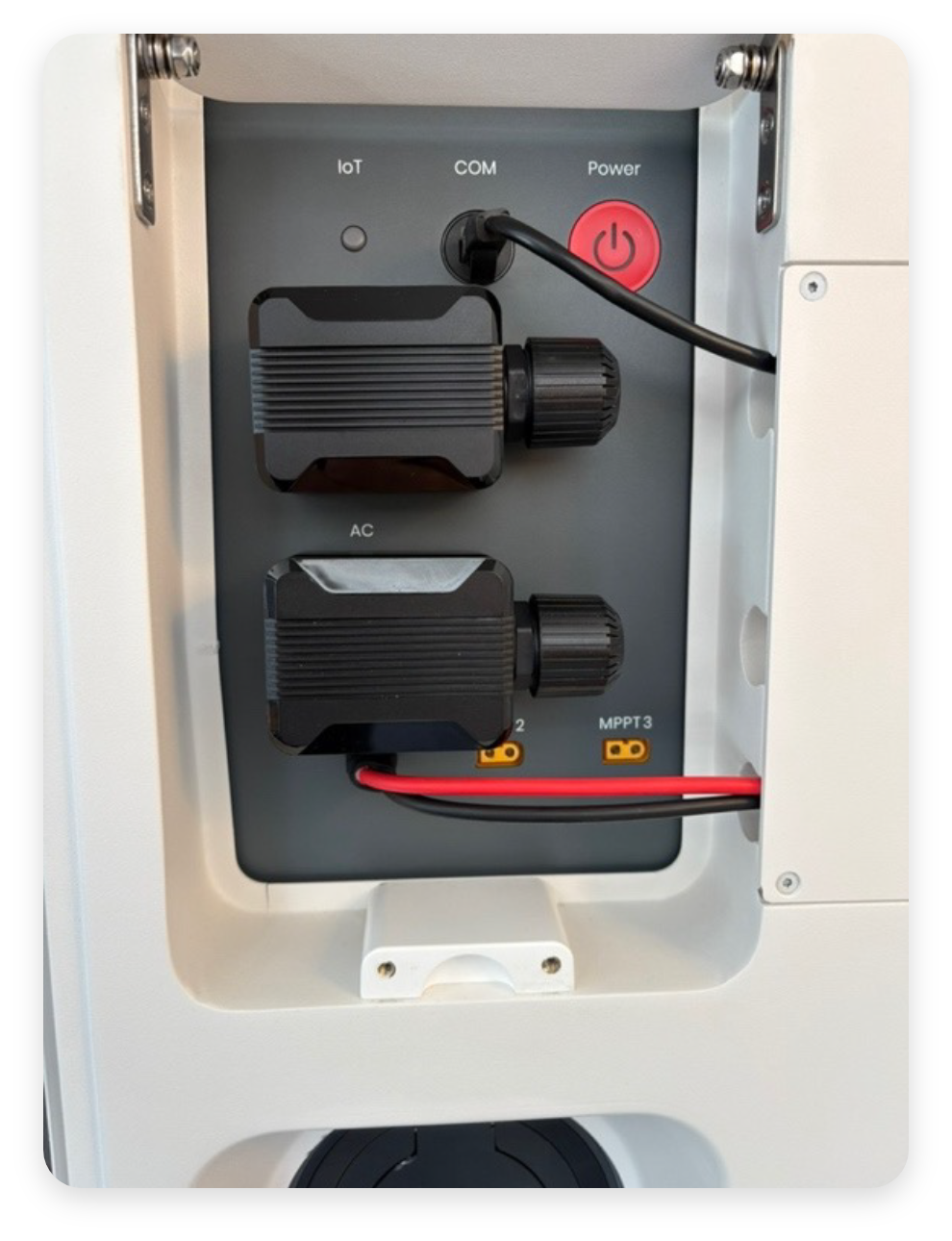

Nyní odpojte všechny kabely od střídače.
Přesvědčete se, že jsou všechny kabely odpojeny

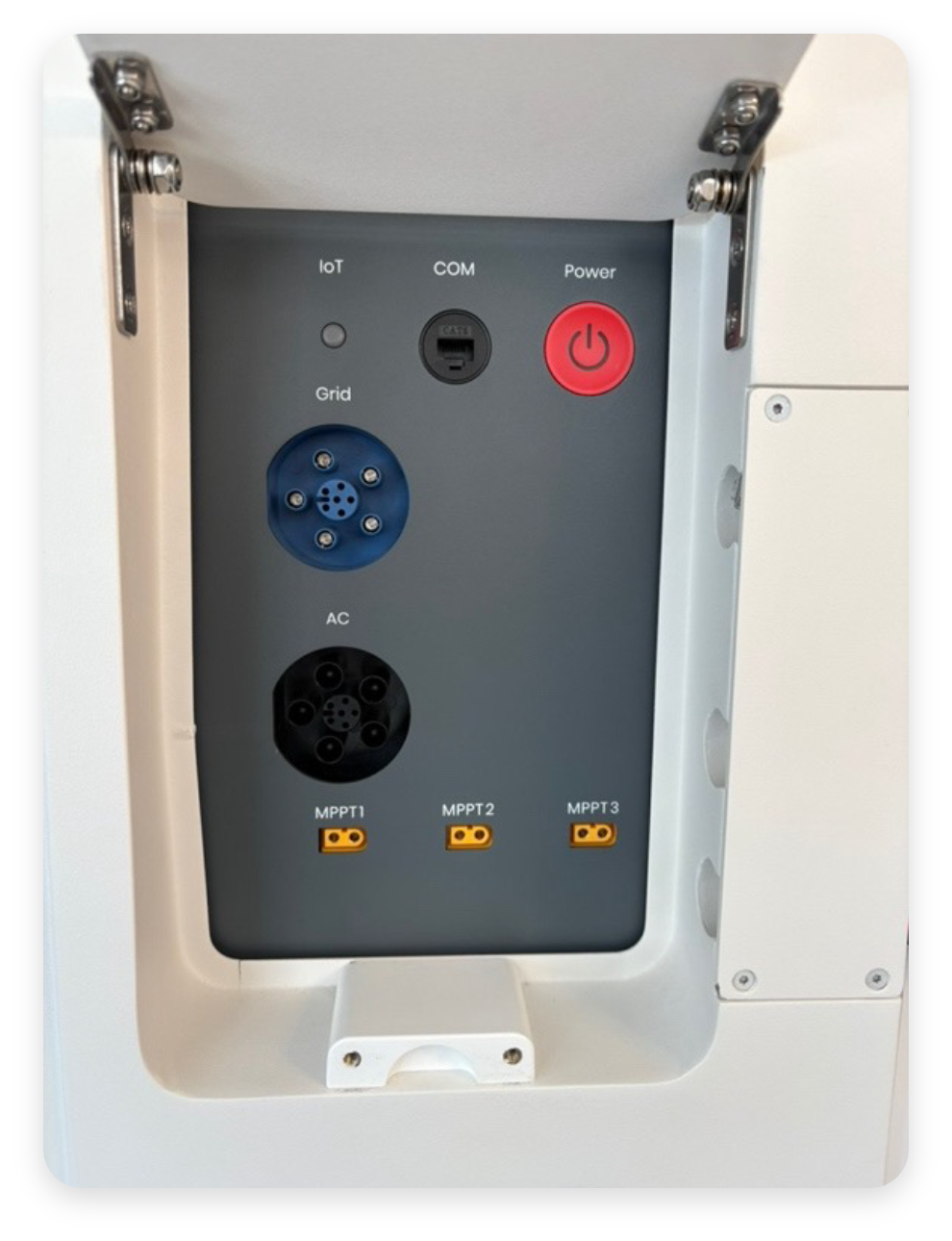

Zkontrolujte, zda byly všechny kabely odpojeny od systému. Obrázek ukazuje, jak by to mělo vypadat, když jsou kabely správně odpojeny.
Nyní můžete střídač odstranit ze skříně.
Odebrání dveří skříně

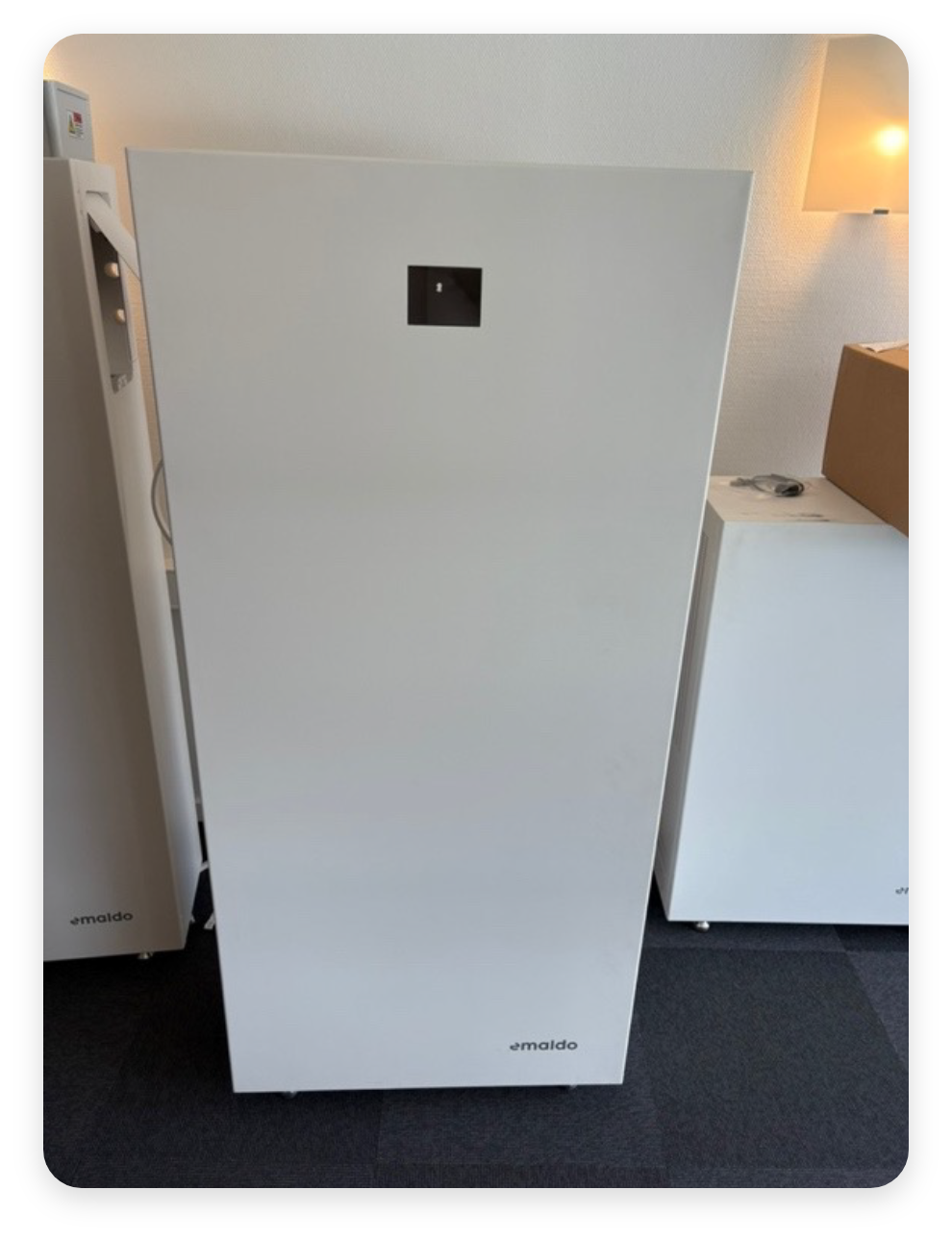

Odšroubujte šrouby v rozích dveří, abyste odebrali přední část skříně. Na každém rohu dveří skříně najdete dva šrouby na straně. K odšroubování použijte také Torx 10. Získáte tak přístup k samotnému střídači.
Odemčení střídače

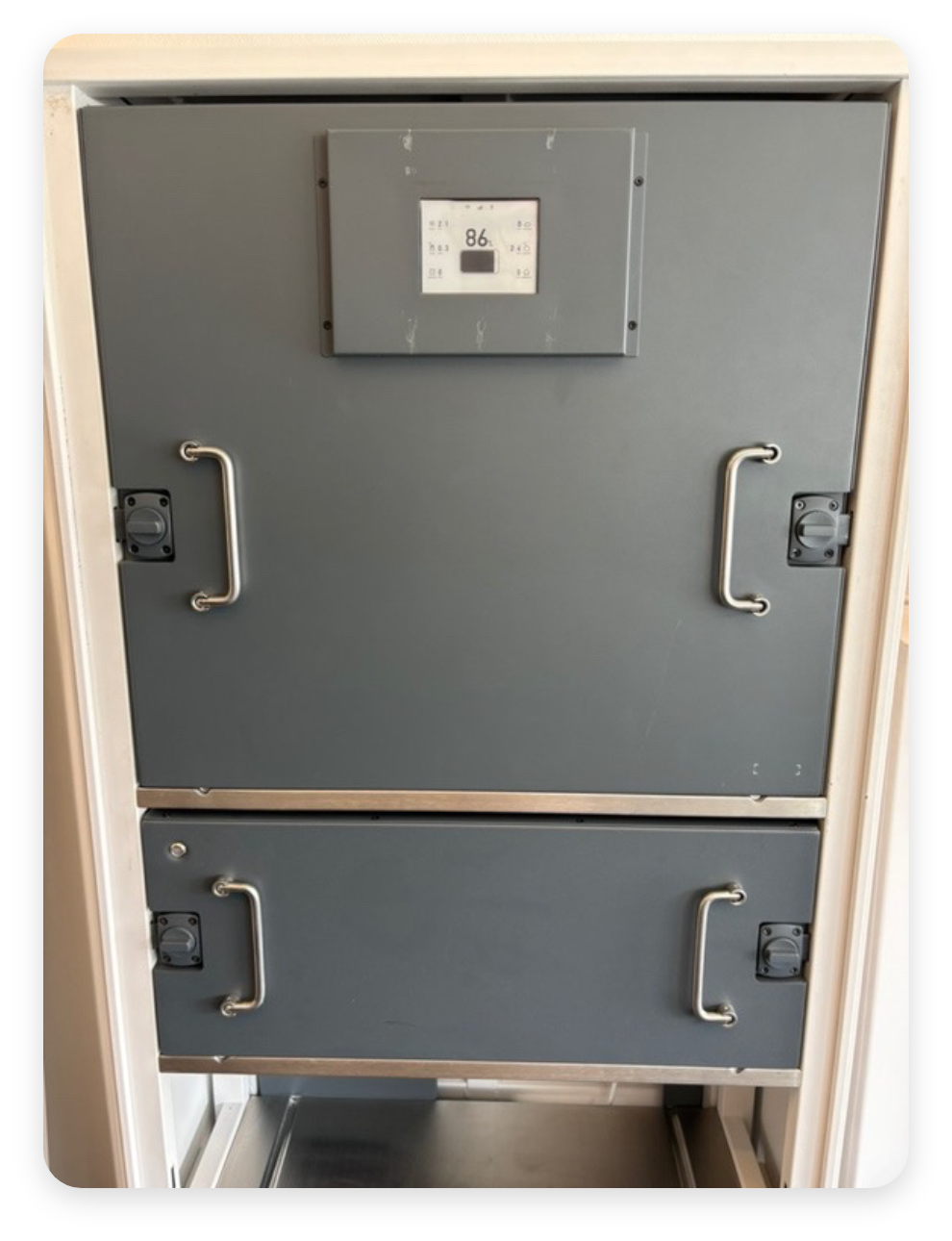

Střídač je upevněn dvěma zámky, jedním na každé straně. Pro uvolnění střídače ze skříně otočte oběma zámky.
Vytažení střídače

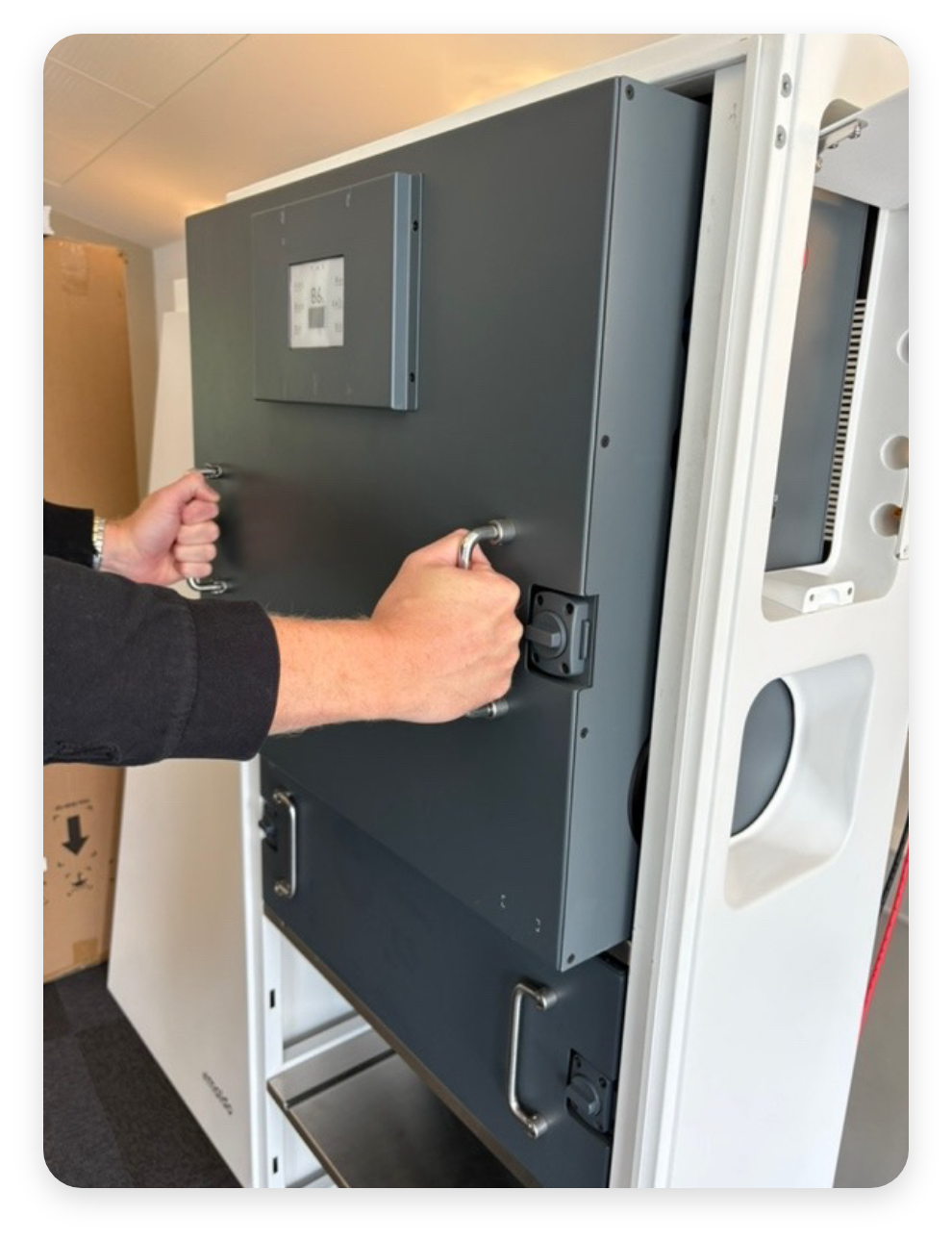

Zatáhněte za madla na střídači a uvolněte jej ze skříně. Vzdálenost ukázaná na obrázku indikuje, jak daleko ho musíte vytáhnout.
⚠️ Důležité: Střídač nemusíte zcela vytáhnout ze skříně. Jen tolik, aby se odpojily SlideON™ konektory na jeho zadní straně. Střídač je těžký, zacházejte s ním opatrně.
Čekání a opětovné připojení
Před opětovným připojením střídače vyčkejte 30 sekund. Opětovně ho pak připojíte pevným zatlačením zpět na místo ve skříni. Použijte jeden kontrolovaný a pevný stisk, abyste se ujistili, že je správně připojen.
Dokončení
Nyní, když je střídač znovu připojen, nastal čas celý proces dokončit. To provedete tak, že zajistíte střídač pomocí dvou otočných zámků, zavřete a zajistíte dveře skříně, znovu připojíte kabel na boční straně systému a nakonec upevníte kryt kabelů opětovným zašroubováním šroubů.
⚠️ Důležité: Ujistěte se, že kabely připojujete správně. Špatně připojené kabely mohou představovat bezpečnostní riziko a způsobit poškození systému.
