⚠️ VAROVÁNÍ: Tento článek je určen POUZE kvalifikovaným profesionálním elektroinstalatérům. Vlastníci systému (spotřebitelé) by se těmito pokyny NEMĚLI řídit. Nesprávná instalace nebo manipulace s elektrickým zařízením může mít za následek vážné zranění, požár nebo poškození vašeho systému a ztrátu záruky. Pokud jste vlastníkem systému a potřebujete pomoc, obraťte se přímo na svého instalačního technika Emaldo®. |
Vždy se ujistěte, že máte k dispozici nejnovější instalační příručku.
Najdete ji zde:

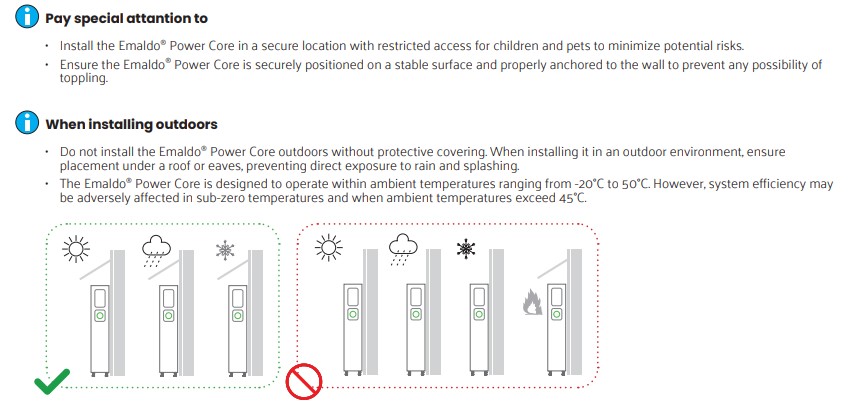

Emaldo® Power Core má krytí IP54 a lze jej instalovat uvnitř i venku. Venkovní instalace by měla být provedena pod převisem okapu.
Krok 1
Ujistěte se, že místo instalace umožňuje dostatek volného prostoru na všech stranách Emaldo® Power Core, kromě zadní strany, která musí být připevněna ke zdi.
Pro instalace bez bateriových rozšiřujících skříní je vhodné umístit Emaldo® Power Core na pravou stranu na určené místo instalace. Toto uspořádání umožňuje v budoucnu potenciální rozšíření bateriových skříní na levé straně.

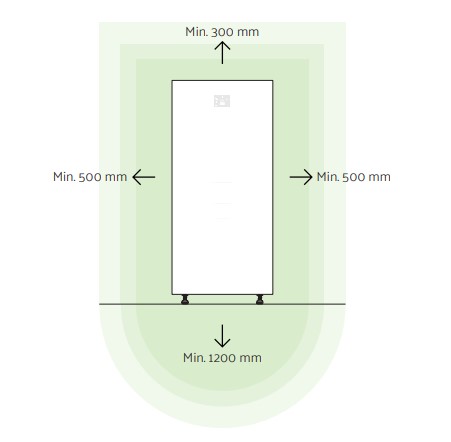

Min. 300 mm nahoru.
Min. 500 mm do stran.
Min. 1200 mm volného prostoru vpředu.

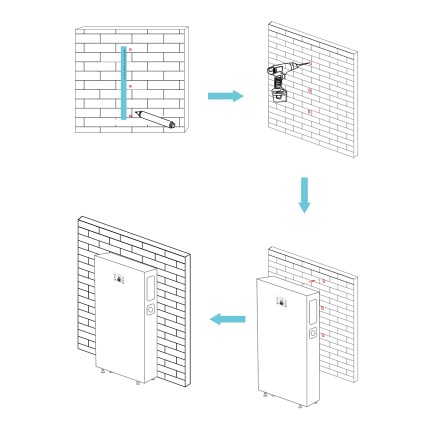

Krok 2
K určení místa vrtání použijte šablonu pro značení čar.
Vyrovnejte umístění otvoru pomocí nivelačního nástroje.
Označte místa pomocí značky.
Krok 3
Použijte elektrickou vrtačku k vytvoření instalačních otvorů pro šrouby M6
v označených bodech.
Krok 4
Zarovnejte skříň s instalačními otvory.
Zaklepejte rozpěrné šrouby do otvorů ve zdi pomocí kladiva.
Nainstalujte matice, včetně plochých podložek.
Utáhněte matice bezpečně pomocí klíče.
